1
3
4
1
1
5

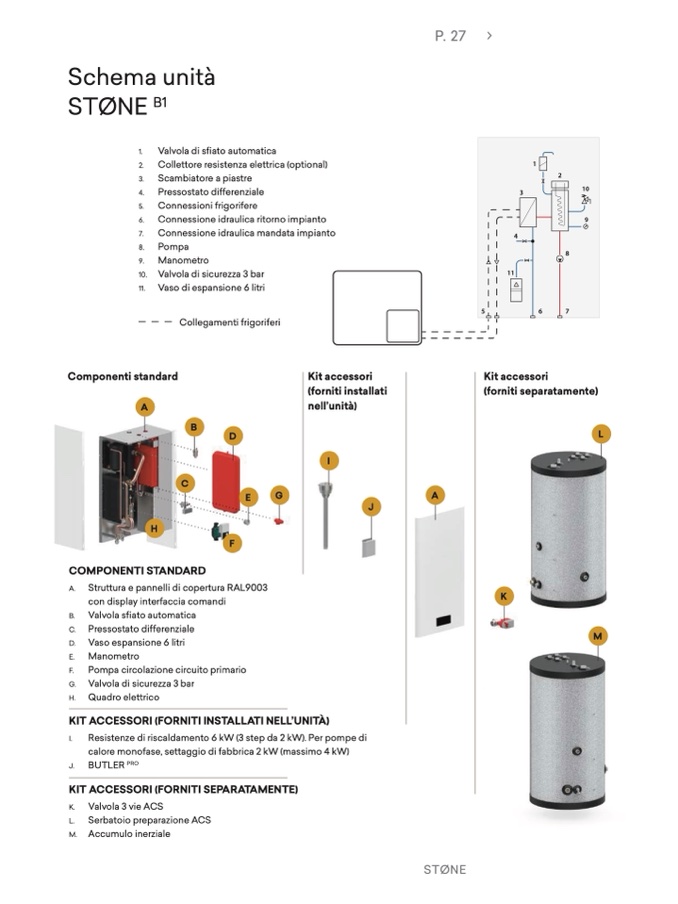

1. Valvola di s
fiato automatica
2. Collettore resistenza elettrica (optional)
3. Scambiatore a piastr
e
4. Pressostato differenziale
5. Connessioni frigorifer
e
6. Connessione idraulica ritorno impianto
7. Connessione idraulica mandata impianto
8. Pomp
a
9. Manometr
o
10.
Valvola di sicurezza 3 bar
11.
Vaso di espansione 6 litri
Collegamenti frigorifer
i
B
D
C
E
H
F
A.
Struttura e pannelli di copertura RAL900
3
con display interfaccia comandi
B. Valvola sfiato automatic
a
C. Pressostato differenzial
e
D. Vaso espansione 6 litri
E. Manometr
o
F. Pompa circolazione circuito primari
o
G.
Valvola di sicurezza 3 ba
r
H. Quadro elettric
o
2
7
6
1
0
9
8
A
L
I
G
A
J
K
M
I.
Resistenze di riscaldamento 6 kW (3 step da 2 kW). Per pompe d
i
calore monofase, settaggio di fabbrica 2 kW (massimo 4 kW
)
J. BUTLER PRO
K. Valvola 3 vie AC
S
L. Serbatoio preparazione ACS
M. Accumulo inerziale
