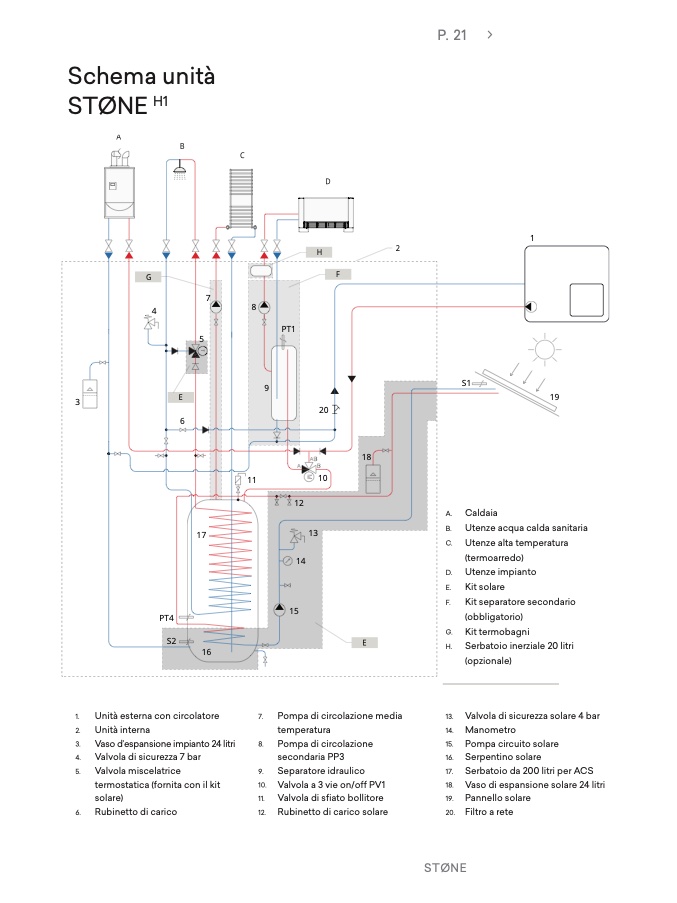

Schema unità

STØNE H

1

G

7

4

5

E

3

6

17

PT

4

S

2

16

1. Unità esterna con circolatore

2. Unità interna

3.

4.

Vaso d’espansione impianto 24 litr

i

Valvola di sicurezza 7 ba

r

5. Valvola miscelatric

e

termostatica (fornita con il ki

t

solare

)

6. Rubinetto di carico

P. 21

1

2

H

F

8

PT

1

S

1

9

1

9

11

20

10

1

8

1

2

14

15

1

3

E

A. Caldai

a

B. Utenze acqua calda sanitari

a

C. Utenze alta temperatur

a

(termoarredo)

D. Utenze impiant

o

E. Kit solar

e

F. Kit separatore secondari

o

(obbligatorio)

G. Kit termobagn

i

H. Serbatoio inerziale 20 litr

i

(opzionale)

7. Pompa di circolazione medi

a

temperatura

8. Pompa di circolazione

secondaria PP3

9. Separatore idraulico

10.

Valvola a 3 vie on/off PV1

11. Valvola di s

fiato bollitore

12. Rubinetto di carico solare

13.

Valvola di sicurezza solare 4 ba

r

14. Manometr

o

15. Pompa circuito solar

e

16. Serpentino solar

e

17.

Serbatoio da 200 litri per ACS

18.

Vaso di espansione solare 24 litri

19. Pannello solar

e

20. Filtro a ret

e

STØNE
