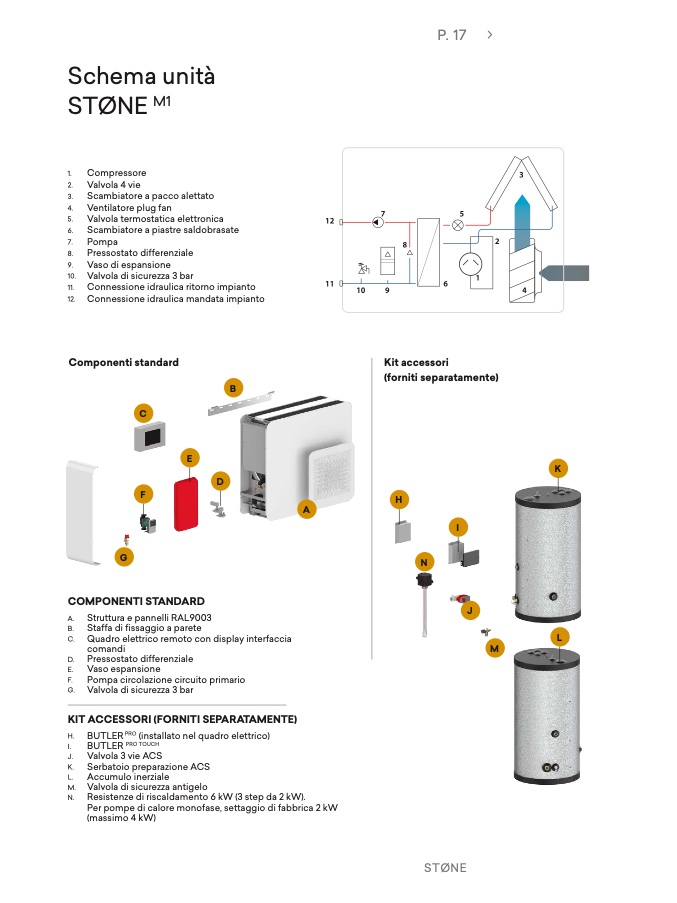

Schema unità
STØNE M
1
1. Compressore
2. Valvola 4 vie
3. Scambiatore a pacco alettato
4. Ventilatore plug fan
5. Valvola termostatica elettronic
a
6. Scambiatore a piastre saldobrasate
7. Pomp
a
8. Pressostato differenziale
9. Vaso di espansione
10.
Valvola di sicurezza 3 bar
11. Connessione idraulica ritorno impiant
o
12. Connessione idraulica mandata impiant
o
Componenti standar
d
B
C
E
D
F
G
COMPONENTI STANDAR
D
A. Struttura e pannelli RAL900
3
B.
C.
Staffa di fissaggio a parete
Quadro elettrico remoto con display interfacci
a
comandi
D. Pressostato differenziale
E. Vaso espansion
e
F. Pompa circolazione circuito primari
o
G.
Valvola di sicurezza 3 bar
12
11
A
KIT ACCESSORI (FORNITI SEPARATAMENTE
)
H.
BUTLER PRO (installato nel quadro elettrico)
I. BUTLER PRO TOUC
H
J. Valvola 3 vie ACS
K. Serbatoio preparazione AC
S
L. Accumulo inerzial
e
M. Valvola di sicurezza antigel
o
N.
Resistenze di riscaldamento 6 kW (3 step da 2 kW)
.
Per pompe di calore monofase, settaggio di fabbrica 2 k
W
(massimo 4 kW)
P. 1
7
7
5
2
8
1
6
9
1
0
Kit accessor
i
(forniti separatamente
)
H
I
N
J
M
STØN
E
3
4
K
L
