stratificato
Misure per l’introduzione
Tutte le misure in mm
M|27
E2

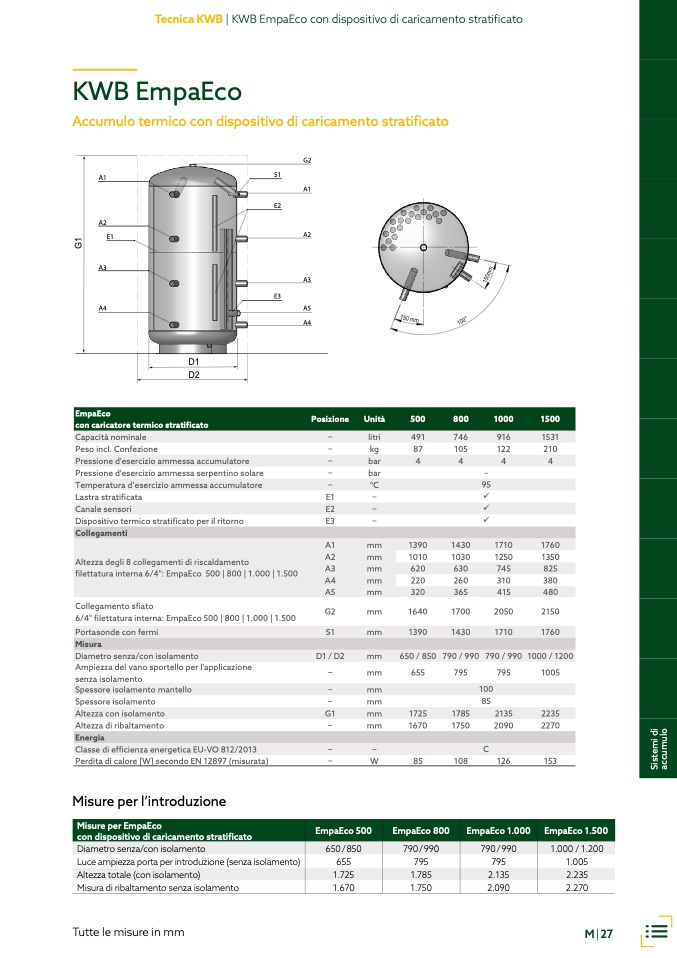

Tecnica KWB | KWB EmpaEco con dispositivo di caricamento stratificato
E1
KWB EmpaEco
A3
A4
A2
A3
E3
A5
A4
Accumulo termico con dispositivo di caricamento stratificato
KWB EmpaEco mit Schichtladeeinrichtung
G2
S1
E2
E3
D1
D2
A1
A2
A3
A5
A4
A2
A1
A2
E1
A3
A4
D2
D1
G
1
G
1
EmpaEco
con caricatore termico stratificato
Posizione
Unità
500
800
1000
1500
Capacità nominale
−
litri
491
746
916
1531
Peso incl. Confezione
−
kg
87
105
122
210
Pressione d'esercizio ammessa accumulatore
−
bar
4
4
4
4
Pressione d'esercizio ammessa serpentino solare
−
bar
–
Temperatura d’esercizio ammessa accumulatore
−
°C
95
Lastra stratificata
E1
−
Canale sensori
E2
−
Dispositivo termico stratificato per il ritorno
E3
−
Collegamenti
A1
mm
1390
1430
1710
1760
Altezza degli 8 collegamenti di riscaldamento
filettatura interna 6/4": EmpaEco 500 | 800 | 1.000 | 1.500
A2
mm
A3
mm
620
630
745
825
A4
mm
1010
1030
1250
1350
220
260
310
380
A5
mm
320
365
415
480
Collegamento sfiato
6/4" filettatura interna: EmpaEco 500 | 800 | 1.000 | 1.500
G2
mm
1640
1700
2050
2150
Portasonde con fermi
S1
mm
1390
1430
1710
1760
Misura
Diametro senza/con isolamento
D1 / D2
mm
650 / 850 790 / 990 790 / 990 1000 / 1200
Ampiezza del vano sportello per l'applicazione
senza isolamento
−
mm
655
795
795
1005
Spessore isolamento mantello
−
mm
100
Spessore isolamento
−
mm
85
Altezza con isolamento
G1
mm
1725
1785
2135
2235
Altezza di ribaltamento
−
mm
1670
1750
2090
2270
Energia
Classe di efficienza energetica EU-VO 812/2013
−
−
C
Perdita di calore [W] secondo EN 12897 (misurata)
−
W
85
108
126
153
Misure per EmpaEco
con dispositivo di caricamento stratificato
EmpaEco 500
EmpaEco 800
EmpaEco 1.000
EmpaEco 1.500
Diametro senza/con isolamento
650 / 850
790 / 990
790 / 990
1.000 / 1.200
Luce ampiezza porta per introduzione (senza isolamento)
655
795
795
1.005
Altezza totale (con isolamento)
1.725
1.785
2.135
2.235
Misura di ribaltamento senza isolamento
1.670
1.750
2.090
2.270
