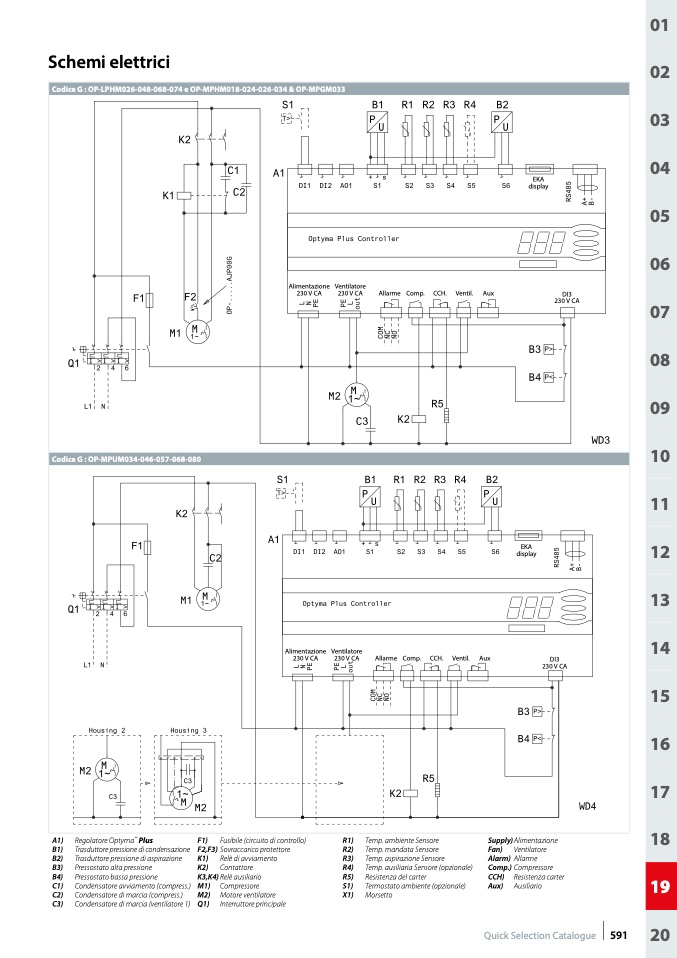

Schemi elettrici

Codice G : OP-LPHM026-048-068-074 e OP-MPHM018-024-026-034 & OP-MPGM033

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Codice G : OP-MPUM034-046-057-068-080

A1) Regolatore Optyma

TM

Plus

B1) Trasduttore pressione di condensazione

B2) Trasduttore pressione di aspirazione

B3) Pressostato alta pressione

B4) Pressostato bassa pressione

C1) Condensatore avviamento (compress.)

C2) Condensatore di marcia (compress.)

C3) Condensatore di marcia (ventilatore 1)

F1) Fusibile (circuito di controllo)

F2,F3) Sovraccarico protettore

K1) Relè di avviamento

K2) Contattore

K3,K4) Relè ausiliario

M1) Compressore

M2) Motore ventilatore

Q1) Interruttore principale

R1)

R2)

R3)

R4)

R5)

S1)

X1)

Temp. ambiente Sensore

Temp. mandata Sensore

Temp. aspirazione Sensore

Temp. ausiliaria Sensore (opzionale)

Resistenza del carter

Termostato ambiente (opzionale)

Morsetto

Supply) Alimentazione

Fan) Ventilatore

Alarm) Allarme

Comp.) Compressore

CCH) Resistenza carter

Aux) Ausiliario
