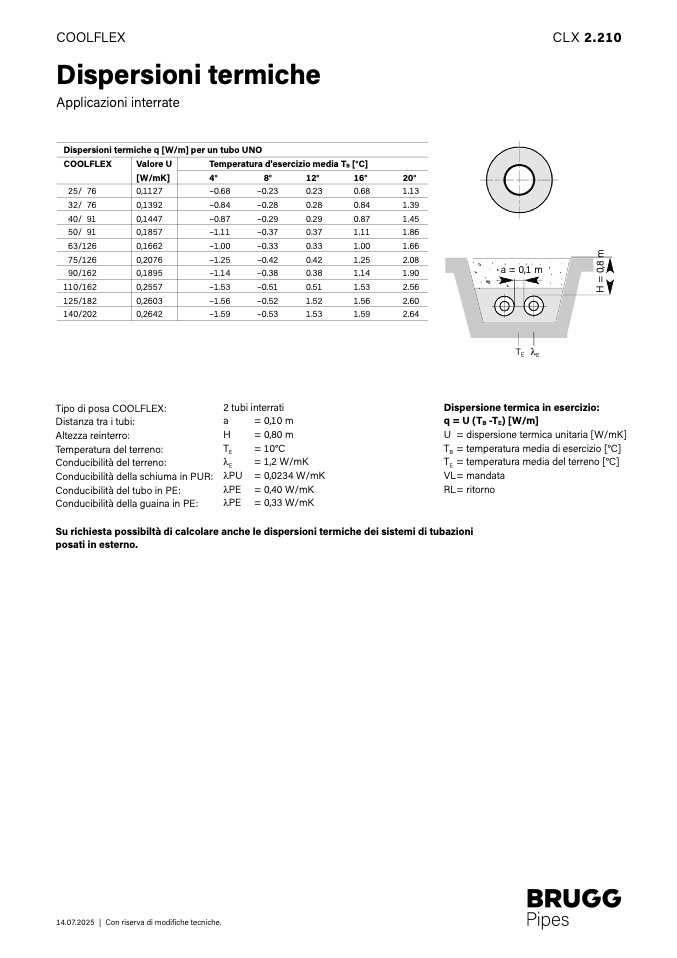

COOLFLEX
CLX 2.210
Dispersioni termich
e
Applicazioni interrat
e
Dispersioni termiche q [W/m] per un tubo UN
O
COOLFLEX
Valore U
Temperatura d'esercizio media TB [°C
]
[W/mK]
4°
8°
12°
16°
20°
25/ 76
0,1127
–0.68
–0.23
0.23
0.68
1.13
32/ 76
0,1392
–0.84
–0.28
0.28
0.84
1.39
40/ 91
0,1447
–0.87
–0.29
0.29
0.87
1.45
50/ 91
0,1857
–1.11
–0.37
0.37
1.11
1.86
63/126
0,1662
–1.00
–0.33
0.33
1.00
1.66
75/126
0,2076
–1.25
–0.42
0.42
1.25
2.08
90/162
0,1895
–1.14
–0.38
0.38
1.14
1.90
a =
a
0,1
m
= 0,1 m
110/162
0,2557
–1.53
–0.51
0.51
1.53
2.56
H
H
=
=
0
,
6
m
0
,
8
m
125/182
0,2603
–1.56
–0.52
1.52
1.56
2.60
140/202
0,2642
–1.59
–0.53
1.53
1.59
2.64
TE lE
Tipo di posa COOLFLEX:
Distanza tra i tubi:
Altezza reinterro
:
Temperatura del terreno
:
Conducibilità del terreno
:
Conducibilità della schiuma in PUR:
Conducibilità del tubo in PE
:
Conducibilità della guaina in PE:
2 tubi interrati
a
= 0,10 m
H
= 0,80 m
TE
= 10°
C
lE
= 1,2 W/m
K
lPU = 0,0234 W/mK
lPE = 0,40 W/mK
lPE = 0,33 W/mK
Dispersione termica in esercizio:
q = U (TB -TE) [W/m]
U = dispersione termica unitaria [W/mK]
TB = temperatura media di esercizio [°C
]
TE = temperatura media del terreno [°C
]
VL = mandata
RL = ritorno
Su richiesta possibiltà di calcolare anche le dispersioni termiche dei sistemi di tubazion
i
posati in esterno.
14.07.2025 | Con riserva di modifiche tecniche.
