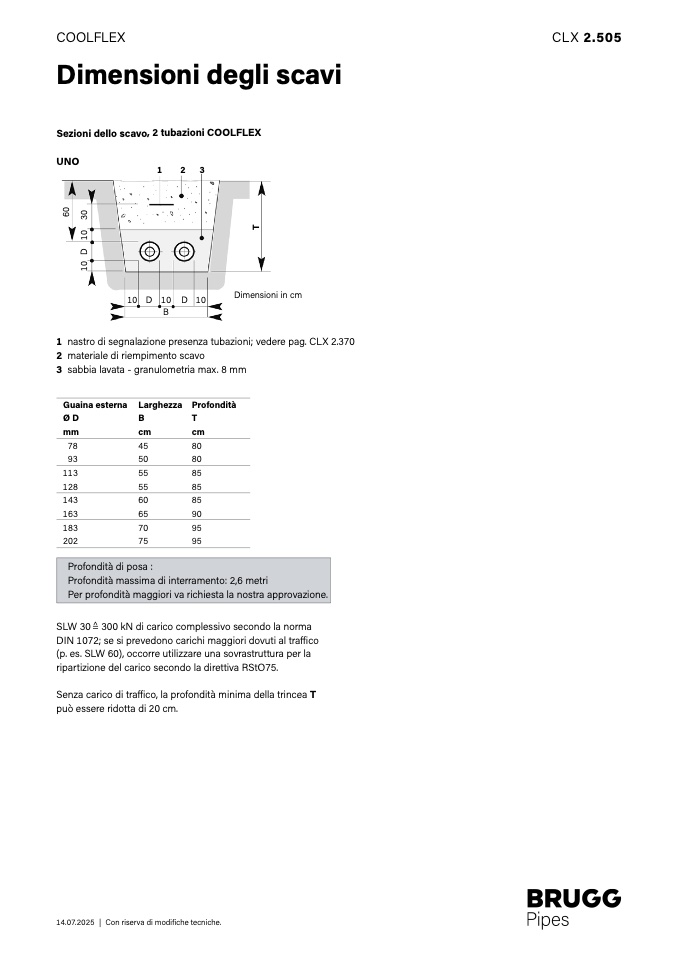

COOLFLEX
CLX 2.505
Dimensioni degli scav
i
Sezioni dello scavo, 2
tubazioni COOLFLE
X
UNO
1
2 3
6
0
D
1
0
1
0
3
0
T
Dimensioni in c
m
D
D
10
10
1
0
B
1 nastro di segnalazione presenza tubazioni; vedere pag. CLX 2.37
0
2 materiale di riempimento scavo
3 sabbia lavata - granulometria max. 8 mm
Guaina esterna Larghezza Profondit
à
Ø D
B
T
mm
cm
cm
78
45
80
93
50
80
113
55
85
128
55
85
143
60
85
163
65
90
183
70
95
202
75
95
Profondità di posa
:
Profondità massima di interramento: 2,6 metri
Per profondità maggiori va richiesta la nostra approvazione.
SLW 30 ^
= 300 kN di carico complessivo secondo la norma
DIN 1072; se si prevedono carichi maggiori dovuti al traffico
(p. es. SLW 60), occorre utilizzare una sovrastruttura per la
ripartizione del carico secondo la direttiva RStO75.
Senza carico di tra
ffico, la profondità minima della trincea T
può essere ridotta di 20 cm
.
14.07.2025 | Con riserva di modifiche tecniche.
