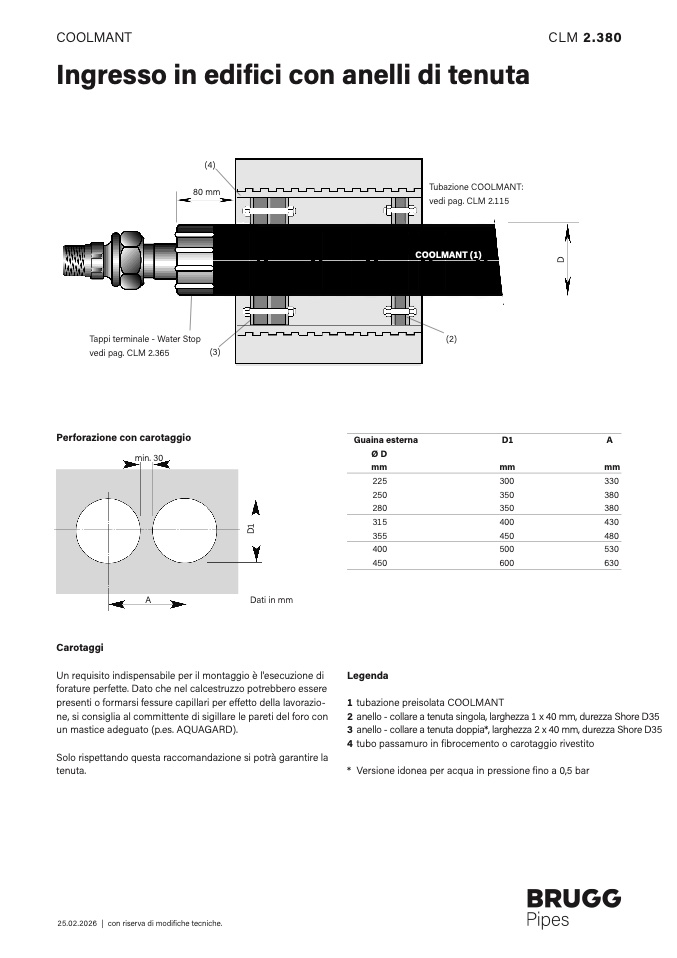

COOLMANT
CLM 2.38
0
Ingresso in edi
fici con anelli di tenuta
(4)
80 mm
Tubazione COOLMANT
:
vedi pag. CLM 2.11
5
COOLMANT (1)
D
Tappi terminal
e -
vedi pag. CLM 2.36
5
Water Sto
p
(2
)
(3)
Perforazione con carotaggio
Guaina esterna
D1
A
Ø
D
min. 3
0
mm
mm
mm
225
300
330
250
350
380
280
350
380
D
1
315
400
430
355
450
480
400
500
530
450
600
630
A
Dati in mm
Carotagg
i
Un requisito indispensabile per il montaggio è l'esecuzione di
forature perfette. Dato che nel calcestruzzo potrebbero essere
presenti o formarsi fessure capillari per effetto della lavorazio-
ne, si consiglia al committente di sigillare le pareti del foro con
un mastice adeguato (p.es. AQUAGARD)
.
Legenda
1 tubazione preisolata COOLMANT
2 anell
o - collare a tenuta singola, larghezza 1 x 40 mm, durezza Shore D35
3 anell
o - collare a tenuta doppia*, larghezza 2 x 40 mm, durezza Shore D35
4 tubo passamuro in fibrocemento o carotaggio rivestito
Solo rispettando questa raccomandazione si potrà garantire la
tenuta
.
* Versione idonea per acqua in pressione fino a 0,5 bar
