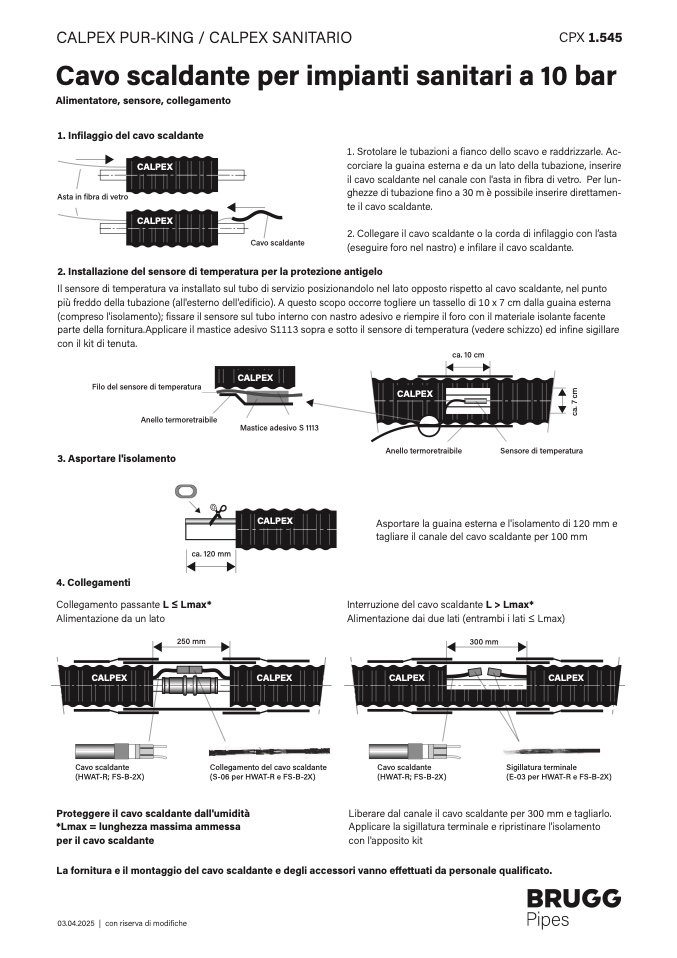

CALPEX PUR-KING / CALPEX SANITARI
O
CPX 1.54
5
Cavo scaldante per impianti sanitari a 10 bar
Alimentatore, sensore, collegament
o
1. In
filaggio del cavo scaldant
e
CALPEX
Asta in fibra di vetro
CALPEX
1. Srotolare le tubazioni a
fianco dello scavo e raddrizzarle. Ac-
corciare la guaina esterna e da un lato della tubazione, inserir
e
il cavo scaldante nel canale con l'asta in fibra di vetro. Per lun-
ghezze di tubazione fino a 30 m è possibile inserire direttamen
-
te il cavo scaldante
.
2. Collegare il cavo scaldante o la corda di infilaggio con l’asta
Cavo scaldante
(eseguire foro nel nastro) e infilare il cavo scaldante.
2. Installazione del sensore di temperatura per la protezione antigelo
Il sensore di temperatura va installato sul tubo di servizio posizionandolo nel lato opposto rispetto al cavo scaldante, nel punt
o
più freddo della tubazione (all'esterno dell'edificio). A questo scopo occorre togliere un tassello di 10 x 7 cm dalla guaina esterna
(compreso l'isolamento); fissare il sensore sul tubo interno con nastro adesivo e riempire il foro con il materiale isolante facent
e
parte della fornitura.Applicare il mastice adesivo S1113 sopra e sotto il sensore di temperatura (vedere schizzo) ed in
fine sigillar
e
con il kit di tenuta
.
Filo del sensore di temperatur
a
c
a
.
7
c
m
Anello termoretraibil
e
3. Asportare l'isolamento
ca. 10 cm
CALPEX
CALPEX
Mastice adesivo S 1113
Anello termoretraibile
Sensore di temperatura
CALPEX
Asportare la guaina esterna e l'isolamento di 120 mm
e
tagliare il canale del cavo scaldante per 100 m
m
ca. 120 mm
4. Collegamenti
Collegamento passante L ≤ Lmax*
Alimentazione da un lat
o
Interruzione del cavo scaldante L > Lmax*
Alimentazione dai due lati (entrambi i lati ≤ Lmax)
250 mm
300 m
m
CALPEX
CALPEX
CALPEX
CALPEX
Cavo scaldant
e
(HWAT-R; FS-B-2X
)
Collegamento del cavo scaldante
(S-06 per HWAT-R e FS-B-2X)
Cavo scaldant
e
(HWAT-R; FS-B-2X
)
Proteggere il cavo scaldante dall'umidit
à
*Lma
x = lunghezza massima ammessa
per il cavo scaldante
Sigillatura terminale
(E-03 per HWAT-R e FS-B-2X
)
Liberare dal canale il cavo scaldante per 300 mm e tagliarlo.
Applicare la sigillatura terminale e ripristinare l'isolamento
con l'apposito kit
La fornitura e il montaggio del cavo scaldante e degli accessori vanno effettuati da personale qualificato.
03.04.2025 | con riserva di modi
fiche
