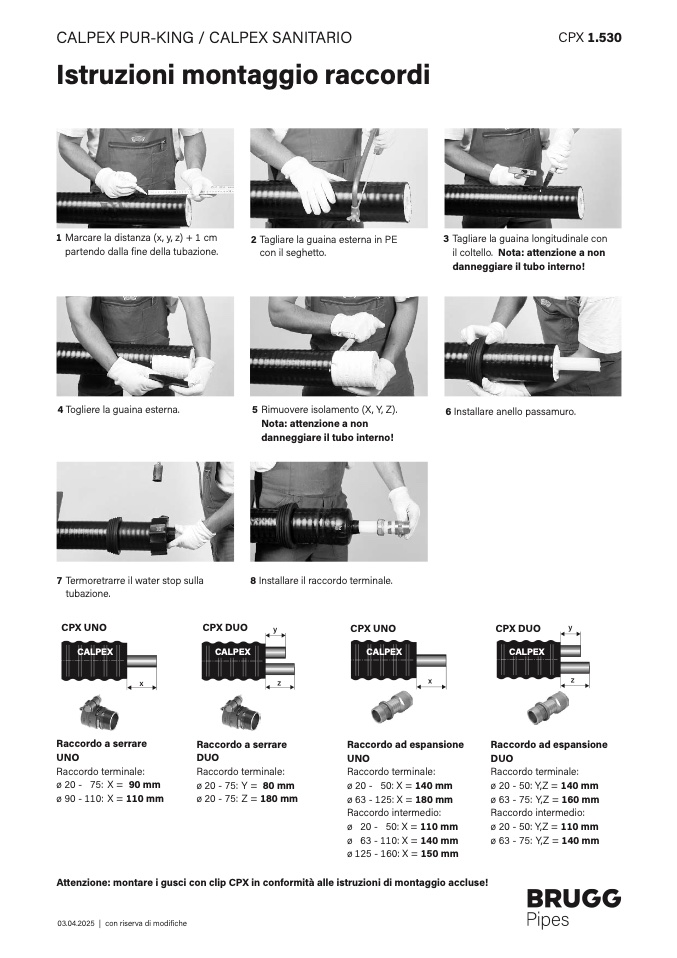

CALPEX PUR-KING / CALPEX SANITARI
O
CPX 1.53
0
Istruzioni montaggio raccordi
1 Marcare la distanza (x, y, z) + 1 c
m
partendo dalla fine della tubazione.
2 Tagliare la guaina esterna in PE
con il seghetto.
3 Tagliare la guaina longitudinale con
il coltello. Nota: attenzione a non
danneggiare il tubo interno!
4 Togliere la guaina esterna.
5 Rimuovere isolamento (X, Y, Z).
Nota: attenzione a non
danneggiare il tubo interno!
6 Installare anello passamuro
.
7 Termoretrarre il water stop sulla
tubazione
.
8 Installare il raccordo terminale.
CPX UNO
CPX DUO
y
y
CPX UNO
CPX DU
O
CALPEX
CALPEX
CALPE
X
CALPEX
x
z
x
z
Raccordo a serrare
UNO
Raccordo terminale
:
ø 20 - 75: X = 90 mm
ø 90 - 110: X = 110 mm
Raccordo a serrar
e
DUO
Raccordo terminale
:
ø 2
0 - 75: Y = 80 mm
ø 2
0 - 75: Z = 180 mm
Raccordo ad espansione
UNO
Raccordo terminale
:
ø 20 - 50: X = 140 mm
ø 63 - 125: X = 180 mm
Raccordo intermedio:
ø 20 - 50: X = 110 mm
ø 63 - 110: X = 140 mm
ø 12
5 - 160: X = 150 mm
Raccordo ad espansione
DUO
Raccordo terminale
:
ø 20 - 50: Y,Z = 140 mm
ø 63 - 75: Y,Z = 160 mm
Raccordo intermedio:
ø 20 -
ø 63 -
50: Y,Z
75: Y,
Z
= 110 mm
= 140 mm
Attenzione: montare i gusci con clip CPX in conformità alle istruzioni di montaggio accluse!
03.04.2025 | con riserva di modi
fiche
