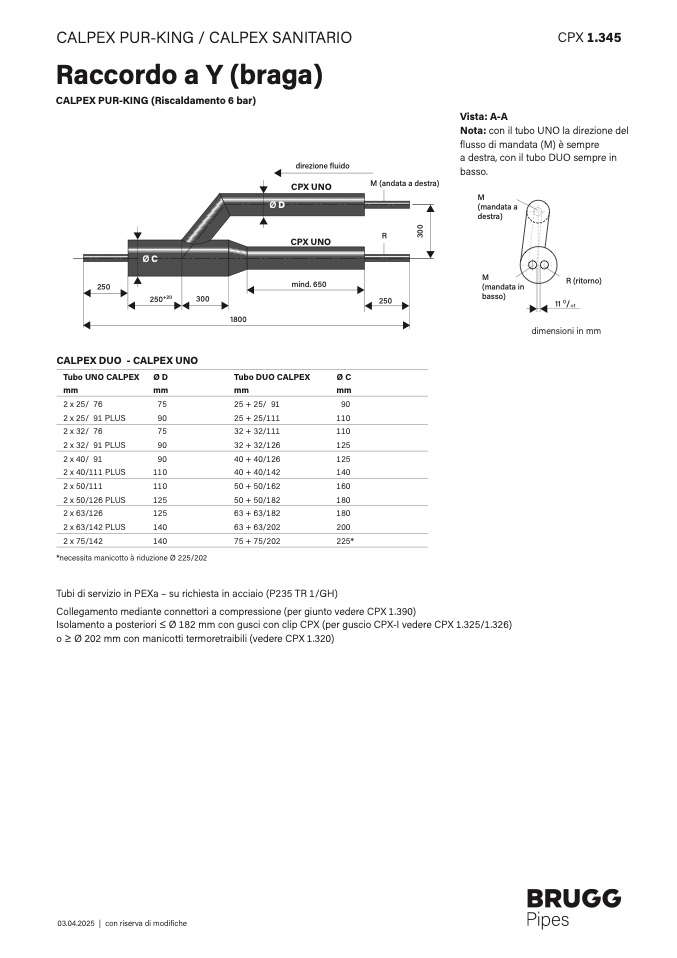

CALPEX PUR-KING / CALPEX SANITARI
O
CPX 1.34
5
Raccordo a Y (braga)
CALPEX PUR-KING (Riscaldamento 6 bar
)
direzione fluido
CPX UN
O
M (andata a destra)
Ø D
Vista: A-A
Nota: con il tubo UNO la direzione del
flusso di mandata (M) è sempre
a destra, con il tubo DUO sempre in
basso.
M
(mandata a
destra)
R
3
0
0
CPX UNO
Ø C
25
0
mind. 65
0
250+20
30
0
M
(mandata i
n
basso
)
R (ritorno)
25
0
180
0
11 0/+
1
dimensioni in mm
CALPEX DUO - CALPEX UNO
Tubo UNO CALPEX Ø D
Tubo DUO CALPEX
Ø C
mm
mm
mm
mm
2 x 25/ 76
75
25 + 25/ 91
90
2 x 25/ 91 PLUS
90
25 + 25/111
110
2 x 32/ 76
75
32 + 32/111
110
2 x 32/ 91 PLUS
90
32 + 32/126
125
2 x 40/ 91
90
40 + 40/126
125
2 x 40/111 PLUS
110
40 + 40/142
140
2 x 50/111
110
50 + 50/162
160
2 x 50/126 PLUS
125
50 + 50/182
180
2 x 63/126
125
63 + 63/182
180
2 x 63/142 PLUS
140
63 + 63/202
200
2 x 75/142
140
75 + 75/202
225*
*necessita manicotto à riduzione Ø 225/202
Tubi di servizio in PEX
a – su richiesta in acciaio (P235 TR 1/GH)
Collegamento mediante connettori a compressione (per giunto vedere CPX 1.390)
Isolamento a posteriori ≤ Ø 182 mm con gusci con clip CPX (per guscio CPX-I vedere CPX 1.325/1.326
)
o ≥ Ø 202 mm con manicotti termoretraibili (vedere CPX 1.320)
03.04.2025 | con riserva di modi
fiche
