254
Inserire l‘elemento
Riempire gli spazi vuoti
Montare lo scarico e
antincendio
con malta MG II o III
completare

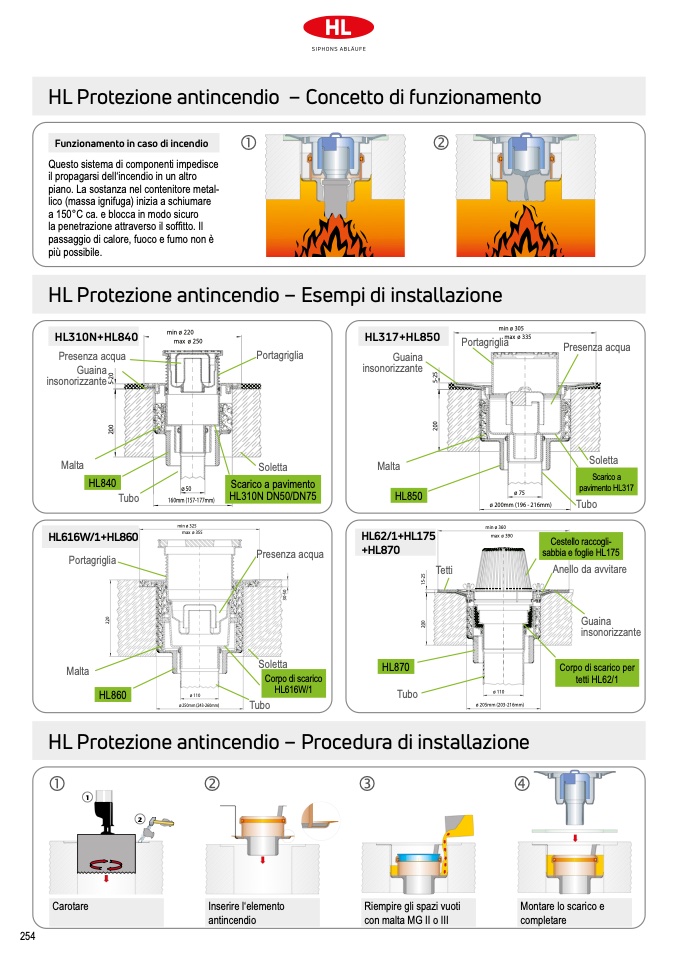

HL Protezione antincendio – Concetto di funzionamento
Funzionamento in caso di incendio
Questo sistema di componenti impedisce
il propagarsi dell‘incendio in un altro
piano. La sostanza nel contenitore metal-
lico (massa ignifuga) inizia a schiumare
a 150°C ca. e blocca in modo sicuro
la penetrazione attraverso il soffitto. Il
passaggio di calore, fuoco e fumo non è
più possibile.
HL Protezione antincendio – Esempi di installazione
HL310N+HL840
Presenza acqua
Guaina
min ø 220
max ø 250
HL317+HL850
Guaina
insonorizzante
Malta
HL850
HL62/1+HL175
+HL870
min ø 305
max ø 335
insonorizzante
Malta
HL840
Tubo
ø 50
160mm (157-177mm)
min ø 325
max ø 355
ø 75
ø 200mm (196 - 216mm)
Tubo
HL616W/1+HL860
Portagriglia
Malta
HL860
min ø 360
max ø 390
Cestello raccogli-
sabbia e foglie HL175
Anello da avvitare
Guaina
insonorizzante
Corpo di scarico per
tetti HL62/1
2
ø 110
ø 250mm (243-260mm)
HL870
Tubo
ø 110
ø 205mm (203-216mm)
Portagriglia
Soletta
Scarico a pavimento
HL310N DN50/DN75
Presenza acqua
Soletta
Corpo di scarico
HL616W/1
Tubo
Portagriglia
Presenza acqua
Soletta
Scarico a
pavimento HL317
2
0
0
1
5
-
2
5
2
2
0
2
0
0
5
-
2
0
3
0
-
5
0
2
0
0
5
-
2
5
HL Protezione antincendio – Procedura di installazione
1
Carotare
Tetti
