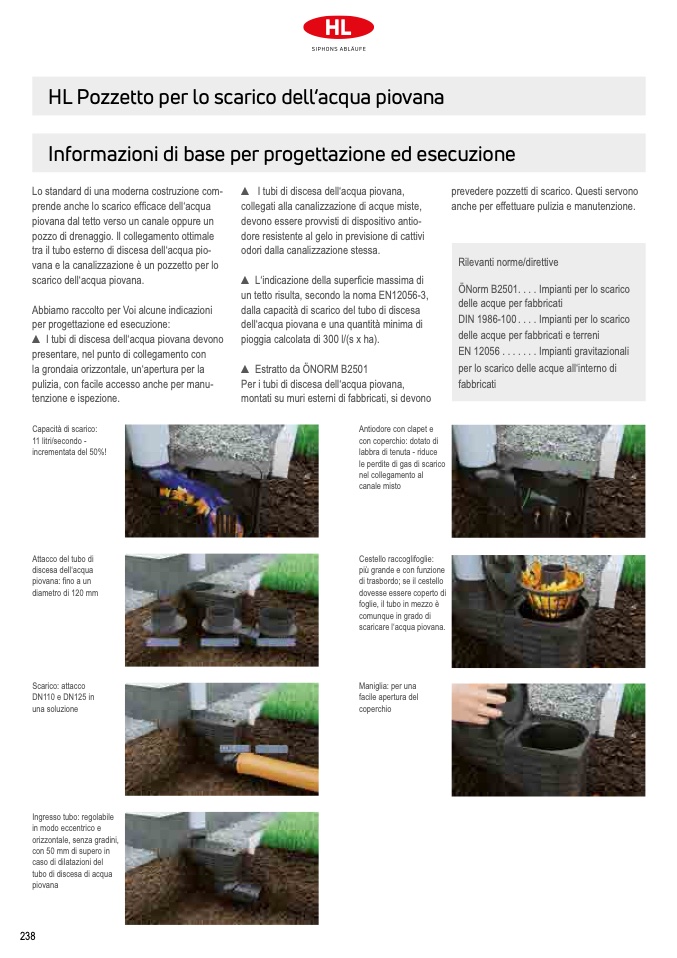

HL Pozzetto per lo scarico dell‘acqua piovana
Informazioni di base per progettazione ed esecuzione
Lo standard di una moderna costruzione com-
prende anche lo scarico efficace dell‘acqua
piovana dal tetto verso un canale oppure un
pozzo di drenaggio. Il collegamento ottimale
tra il tubo esterno di discesa dell‘acqua pio-
vana e la canalizzazione è un pozzetto per lo
scarico dell‘acqua piovana.
Abbiamo raccolto per Voi alcune indicazioni
per progettazione ed esecuzione:
▲ I tubi di discesa dell‘acqua piovana devono
presentare, nel punto di collegamento con
la grondaia orizzontale, un‘apertura per la
pulizia, con facile accesso anche per manu-
tenzione e ispezione.
Capacità di scarico:
11 litri/secondo -
incrementata del 50%!
Attacco del tubo di
discesa dell‘acqua
piovana: fino a un
diametro di 120 mm
Scarico: attacco
DN110 e DN125 in
una soluzione
Ingresso tubo: regolabile
in modo eccentrico e
orizzontale, senza gradini,
con 50 mm di supero in
caso di dilatazioni del
tubo di discesa di acqua
piovana
▲ I tubi di discesa dell‘acqua piovana,
collegati alla canalizzazione di acque miste,
devono essere provvisti di dispositivo antio-
dore resistente al gelo in previsione di cattivi
odori dalla canalizzazione stessa.
▲ L‘indicazione della superficie massima di
un tetto risulta, secondo la noma EN12056-3,
dalla capacità di scarico del tubo di discesa
dell‘acqua piovana e una quantità minima di
pioggia calcolata di 300 l/(s x ha).
▲ Estratto da ÖNORM B2501
Per i tubi di discesa dell‘acqua piovana,
montati su muri esterni di fabbricati, si devono
Antiodore con clapet e
con coperchio: dotato di
labbra di tenuta - riduce
le perdite di gas di scarico
nel collegamento al
canale misto
Cestello raccoglifoglie:
più grande e con funzione
di trasbordo; se il cestello
dovesse essere coperto di
foglie, il tubo in mezzo è
comunque in grado di
scaricare l‘acqua piovana.
Maniglia: per una
facile apertura del
coperchio
prevedere pozzetti di scarico. Questi servono
anche per effettuare pulizia e manutenzione.
Rilevanti norme/direttive
ÖNorm B2501. . . . Impianti per lo scarico
delle acque per fabbricati
DIN 1986-100 . . . . Impianti per lo scarico
delle acque per fabbricati e terreni
EN 12056 . . . . . . . Impianti gravitazionali
per lo scarico delle acque all‘interno di
fabbricati
238
