184

Pezzi/conf.

1

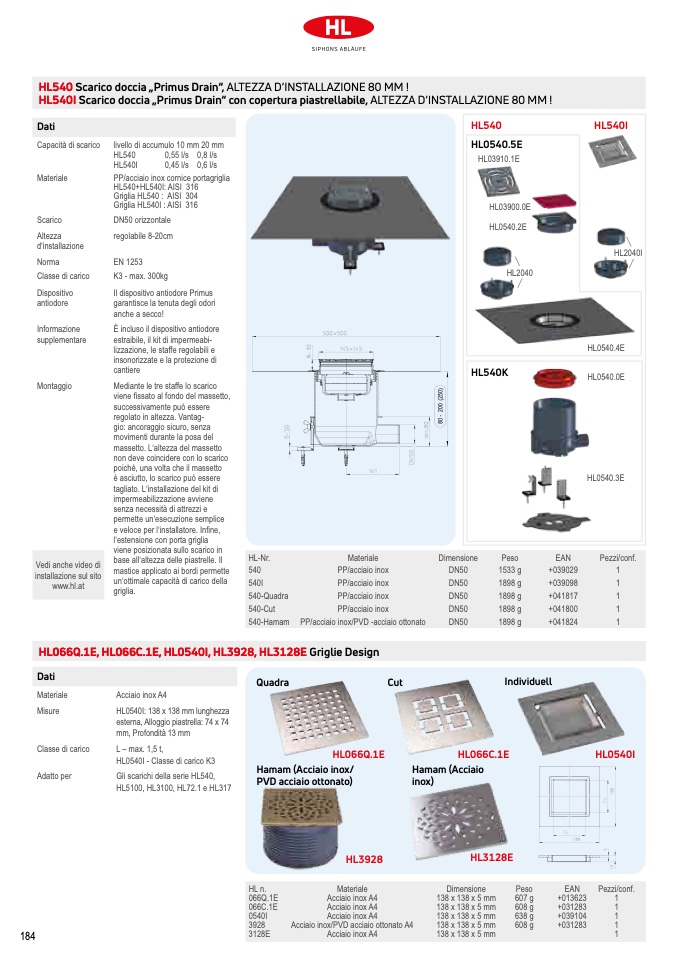

HL540 Scarico doccia „Primus Drain“, ALTEZZA D‘INSTALLAZIONE 80 MM !

HL540I Scarico doccia „Primus Drain“ con copertura piastrellabile, ALTEZZA D‘INSTALLAZIONE 80 MM !

Dati

Capacità di scarico

Materiale

Scarico

Altezza

d‘installazione

Norma

Classe di carico

Dispositivo

antiodore

Informazione

supplementare

Montaggio

livello di accumulo 10 mm 20 mm

HL540

0,55 l/s 0,8 l/s

HL540I

0,45 l/s 0,6 l/s

PP/acciaio inox cornice portagriglia

HL540+HL540I:AISI 316

Griglia HL540 : AISI 304

Griglia HL540I : AISI 316

DN50 orizzontale

regolabile 8-20cm

EN 1253

K3 - max. 300kg

Il dispositivo antiodore Primus

garantisce la tenuta degli odori

anche a secco!

È incluso il dispositivo antiodore

estraibile, il kit di impermeabi-

lizzazione, le staffe regolabili e

insonorizzate e la protezione di

cantiere

Mediante le tre staffe lo scarico

viene fissato al fondo del massetto,

successivamente può essere

regolato in altezza. Vantag-

gio: ancoraggio sicuro, senza

movimenti durante la posa del

massetto. L‘altezza del massetto

non deve coincidere con lo scarico

poiché, una volta che il massetto

è asciutto, lo scarico può essere

tagliato. L‘installazione del kit di

impermeabilizzazione avviene

senza necessità di attrezzi e

permette un‘esecuzione semplice

e veloce per l‘installatore. Infine,

l‘estensione con porta griglia

viene posizionata sullo scarico in

base all‘altezza delle piastrelle. Il

mastice applicato ai bordi permette

un‘ottimale capacità di carico della

griglia.

HL540

HL0540.5E

HL03910.1E

HL03900.0E

HL0540.2E

HL2040

HL540K

HL540I

HL0540I

HL2040I

HL0540.4E

HL0540.0E

HL0540.3E

EAN

+039029

1

+039098

1

+041817

1

+041800

1

+041824

1

Vedi anche video di

installazione sul sito

www.hl.at

HL-Nr.

540

540I

540-Quadra

540-Cut

540-Hamam

Materiale

PP/acciaio inox

PP/acciaio inox

PP/acciaio inox

PP/acciaio inox

inox/PVD -acciaio ottonato

Dimensione

DN50

DN50

DN50

DN50

DN50

Peso

1533 g

1898 g

1898 g

1898 g

1898 g

Pezzi/conf.

HL066Q.1E, HL066C.1E, HL0540I, HL3928, HL3128E Griglie Design

Dati

Materiale

Misure

Classe di carico

Adatto per

Quadra

Cut

HL066Q.1E

Hamam (Acciaio inox/

PVD acciaio ottonato)

Individuell

Acciaio inox A4

HL0540I: 138 x 138 mm lunghezza

esterna, Alloggio piastrella: 74 x 74

mm, Profondità 13 mm

L – max. 1,5 t,

HL0540I - Classe di carico K3

Gli scarichi della serie HL540,

HL5100, HL3100, HL72.1 e HL317

HL066C.1E

Hamam (Acciaio

inox)

HL3128E

Dimensione

138 x 138 x 5 mm

138 x 138 x 5 mm

138 x 138 x 5 mm

138 x 138 x 5 mm

138 x 138 x 5 mm

HL0540I

HL n.

066Q.1E

066C.1E

0540I

3928

3128E

HL3928

Materiale

Acciaio inox A4

Acciaio inox A4

Acciaio inox A4

Acciaio inox/PVD acciaio ottonato A4

Acciaio inox A4

Peso

607 g

608 g

638 g

608 g

EAN

+013623

1

+031283

1

+039104

1

+031283

1

PP/acciaio
