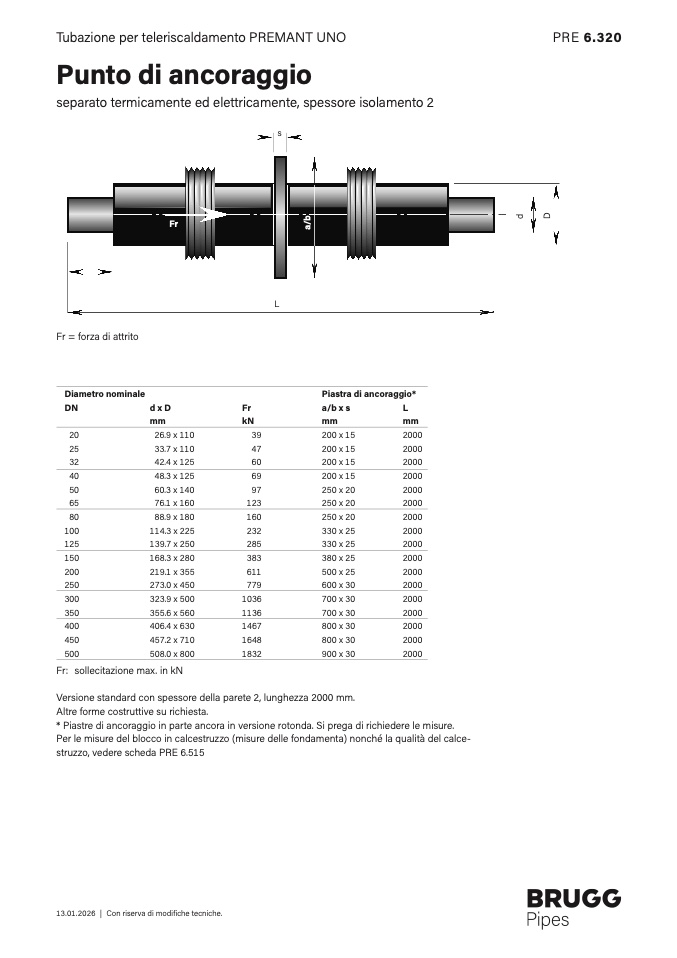

Tubazione per teleriscaldamento PREMANT UN
O
Punto di ancoraggio
separato termicamente ed elettricamente, spessore isolamento 2
s
F
r
a
/
b
d
L
F
r = forza di attrito
Diametro nominale
Piastra di ancoraggio*
DN
d x D
Fr
a/b x s
L
mm
kN
mm
m
m
20
26.9 x 110
39
200 x 15
2000
25
33.7 x 110
47
200 x 15
2000
32
42.4 x 125
60
200 x 15
2000
40
48.3 x 125
69
200 x 15
2000
50
60.3 x 140
97
250 x 20
2000
65
76.1 x 160
123
250 x 20
2000
80
88.9 x 180
160
250 x 20
2000
100
114.3 x 225
232
330 x 25
2000
125
139.7 x 250
285
330 x 25
2000
150
168.3 x 280
383
380 x 25
2000
200
219.1 x 355
611
500 x 25
2000
250
273.0 x 450
779
600 x 30
2000
300
323.9 x 500
1036
700 x 30
2000
350
355.6 x 560
1136
700 x 30
2000
400
406.4 x 630
1467
800 x 30
2000
450
457.2 x 710
1648
800 x 30
2000
500
508.0 x 800
1832
900 x 30
2000
Fr: sollecitazione max. in kN
Versione standard con spessore della parete 2, lunghezza 2000 mm
.
Altre forme costruttive su richiesta.
* Piastre di ancoraggio in parte ancora in versione rotonda. Si prega di richiedere le misure.
Per le misure del blocco in calcestruzzo (misure delle fondamenta) nonché la qualità del calce-
struzzo, vedere scheda PRE 6.515
13.01.2026 | Con riserva di modifiche tecniche
.
PRE 6.320
