Manuale di progettazion
e
Tecnologia di foratura
Descrizione del sistem
a
0.420
4
5
3
2

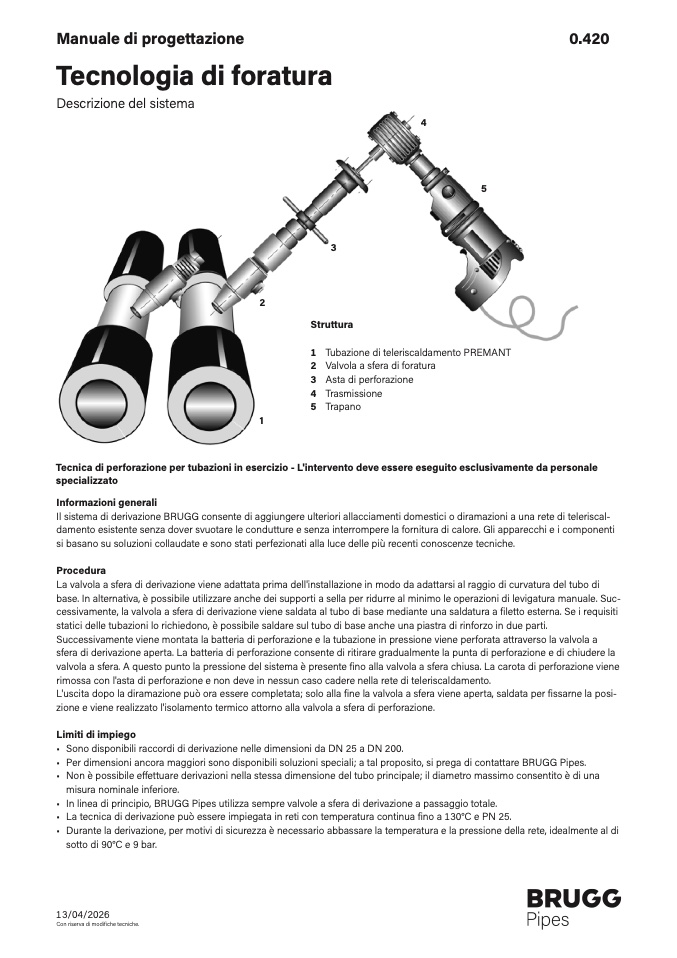

Struttur
a
1 Tubazione di teleriscaldamento PREMAN
T
2 Valvola a sfera di foratur
a
3 Asta di perforazione
4 Trasmissione
5 Trapan
o
1
Tecnica di perforazione per tubazioni in esercizio
specializzato
- L'intervento deve essere eseguito esclusivamente da personale
Informazioni generali
Il sistema di derivazione BRUGG consente di aggiungere ulteriori allacciamenti domestici o diramazioni a una rete di teleriscal-
damento esistente senza dover svuotare le condutture e senza interrompere la fornitura di calore. Gli apparecchi e i component
i
si basano su soluzioni collaudate e sono stati perfezionati alla luce delle più recenti conoscenze tecniche.
Procedura
La valvola a sfera di derivazione viene adattata prima dell'installazione in modo da adattarsi al raggio di curvatura del tubo d
i
base. In alternativa, è possibile utilizzare anche dei supporti a sella per ridurre al minimo le operazioni di levigatura manuale. Suc
-
cessivamente, la valvola a sfera di derivazione viene saldata al tubo di base mediante una saldatura a filetto esterna. Se i requisiti
statici delle tubazioni lo richiedono, è possibile saldare sul tubo di base anche una piastra di rinforzo in due parti.
Successivamente viene montata la batteria di perforazione e la tubazione in pressione viene perforata attraverso la valvola
a
sfera di derivazione aperta. La batteria di perforazione consente di ritirare gradualmente la punta di perforazione e di chiudere la
valvola a sfera. A questo punto la pressione del sistema è presente
fino alla valvola a sfera chiusa. La carota di perforazione vien
e
rimossa con l'asta di perforazione e non deve in nessun caso cadere nella rete di teleriscaldamento
.
L'uscita dopo la diramazione può ora essere completata; solo alla
fine la valvola a sfera viene aperta, saldata per fissarne la posi
-
zione e viene realizzato l'isolamento termico attorno alla valvola a sfera di perforazione
.
Limiti di impieg
o
• Sono disponibili raccordi di derivazione nelle dimensioni da DN 25 a DN 200.
• Per dimensioni ancora maggiori sono disponibili soluzioni speciali; a tal proposito, si prega di contattare BRUGG Pipes.
• Non è possibile effettuare derivazioni nella stessa dimensione del tubo principale; il diametro massimo consentito è di un
a
misura nominale inferiore.
• In linea di principio, BRUGG Pipes utilizza sempre valvole a sfera di derivazione a passaggio totale
.
• La tecnica di derivazione può essere impiegata in reti con temperatura continua
fino a 130°C e PN 25.
• Durante la derivazione, per motivi di sicurezza è necessario abbassare la temperatura e la pressione della rete, idealmente al di
sotto di 90°C e 9 bar
.
13/04/202
6
Con riserva di modi
fiche tecniche.
