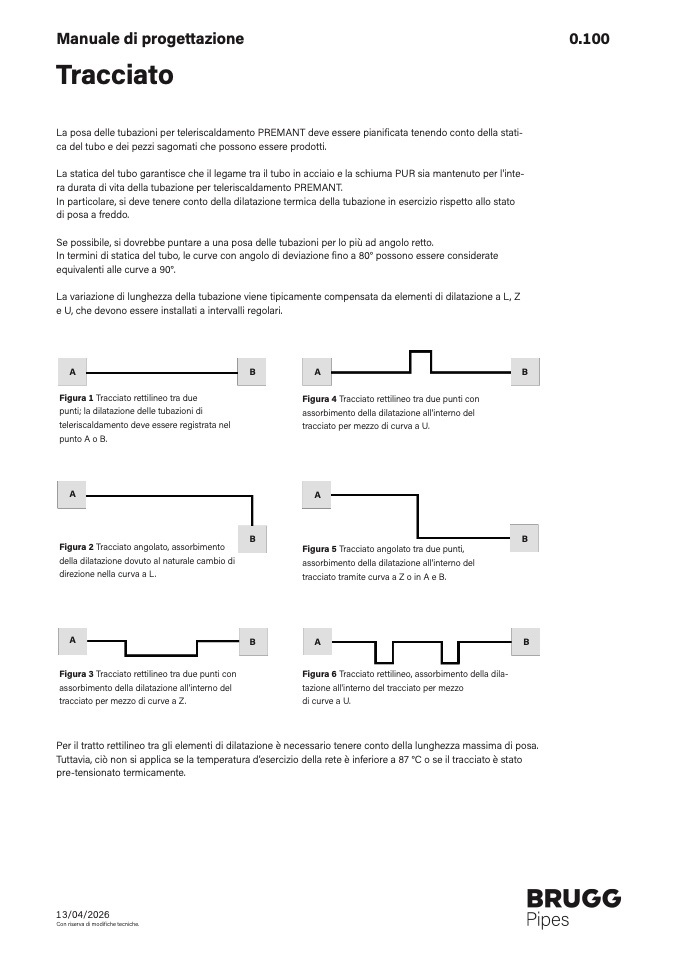

Manuale di progettazion
e
Tracciat
o
0.10
0
La posa delle tubazioni per teleriscaldamento PREMANT deve essere piani
ficata tenendo conto della stati-
ca del tubo e dei pezzi sagomati che possono essere prodotti.
La statica del tubo garantisce che il legame tra il tubo in acciaio e la schiuma PUR sia mantenuto per l'inte
-
ra durata di vita della tubazione per teleriscaldamento PREMANT
.
In particolare, si deve tenere conto della dilatazione termica della tubazione in esercizio rispetto allo stat
o
di posa a freddo.
Se possibile, si dovrebbe puntare a una posa delle tubazioni per lo più ad angolo retto.
In termini di statica del tubo, le curve con angolo di deviazione fino a 80° possono essere considerate
equivalenti alle curve a 90°.
La variazione di lunghezza della tubazione viene tipicamente compensata da elementi di dilatazione a L, Z
e U, che devono essere installati a intervalli regolari
.
A
Figura 1 Tracciato rettilineo tra due
punti; la dilatazione delle tubazioni di
teleriscaldamento deve essere registrata nel
punto A o B
.
B
A
Figura 4 Tracciato rettilineo tra due punti co
n
assorbimento della dilatazione all'interno de
l
tracciato per mezzo di curva a U
.
B
A
A
B
B
Figura 2 Tracciato angolato, assorbiment
o
della dilatazione dovuto al naturale cambio d
i
direzione nella curva a L.
Figura 5 Tracciato angolato tra due punti
,
assorbimento della dilatazione all'interno de
l
tracciato tramite curva a Z o in A e B
.
A
A
B
B
Figura 3 Tracciato rettilineo tra due punti con
assorbimento della dilatazione all'interno del
tracciato per mezzo di curve a Z.
Figura 6 Tracciato rettilineo, assorbimento della dila
-
tazione all'interno del tracciato per mezzo
di curve a U
.
Per il tratto rettilineo tra gli elementi di dilatazione è necessario tenere conto della lunghezza massima di posa.
Tuttavia, ciò non si applica se la temperatura d’esercizio della rete è inferiore a 87 °C o se il tracciato è stat
o
pre-tensionato termicamente
.
