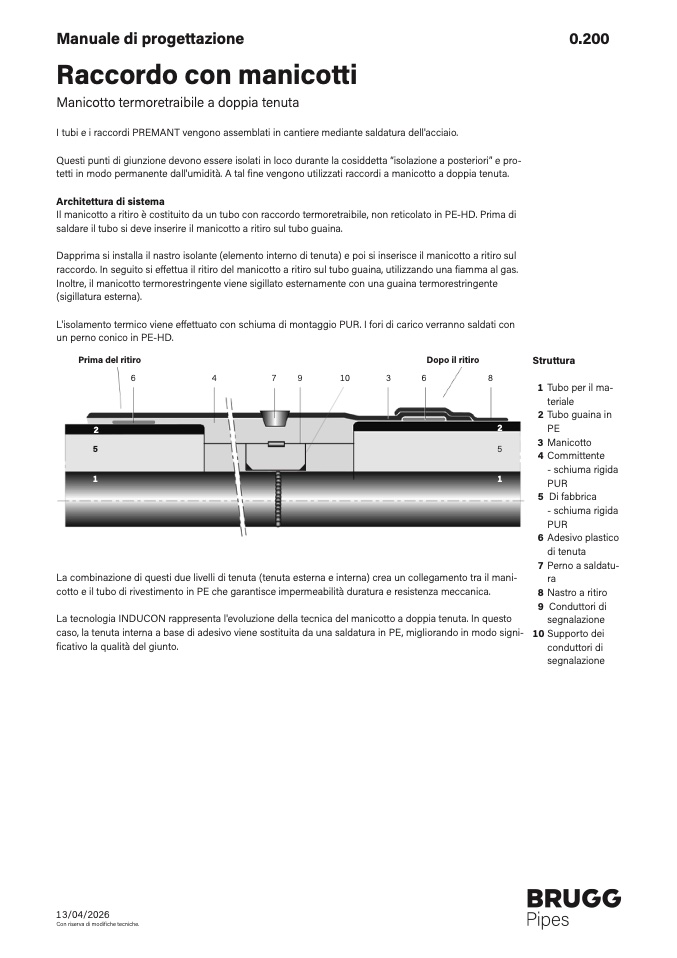

Manuale di progettazion
e
Raccordo con manicott
i
Manicotto termoretraibile a doppia tenuta
I tubi e i raccordi PREMANT vengono assemblati in cantiere mediante saldatura dell'acciaio
.
Questi punti di giunzione devono essere isolati in loco durante la cosiddetta “isolazione a posteriori” e pro-
tetti in modo permanente dall'umidità. A tal
fine vengono utilizzati raccordi a manicotto a doppia tenuta
.
Architettura di sistem
a
Il manicotto a ritiro è costituito da un tubo con raccordo termoretraibile, non reticolato in PE-HD. Prima di
saldare il tubo si deve inserire il manicotto a ritiro sul tubo guaina.
Dapprima si installa il nastro isolante (elemento interno di tenuta) e poi si inserisce il manicotto a ritiro sul
raccordo. In seguito si e
ffettua il ritiro del manicotto a ritiro sul tubo guaina, utilizzando una fiamma al gas.
Inoltre, il manicotto termorestringente viene sigillato esternamente con una guaina termorestringent
e
(sigillatura esterna).
L'isolamento termico viene e
ffettuato con schiuma di montaggio PUR. I fori di carico verranno saldati con
un perno conico in PE-HD
.
Prima del ritiro
Dopo il ritiro
6
4
7
9
10
3
6
8
2
5
2
5
1
1
La combinazione di questi due livelli di tenuta (tenuta esterna e interna) crea un collegamento tra il mani-
cotto e il tubo di rivestimento in PE che garantisce impermeabilità duratura e resistenza meccanica
.
La tecnologia INDUCON rappresenta l'evoluzione della tecnica del manicotto a doppia tenuta. In quest
o
caso, la tenuta interna a base di adesivo viene sostituita da una saldatura in PE, migliorando in modo signi
-
ficativo la qualità del giunto
.
13/04/202
6
Con riserva di modi
fiche tecniche
.
0.200
Struttur
a
1 Tubo per il ma
-
terial
e
2 Tubo guaina in
P
E
3 Manicotto
4 Committente
- schiuma rigida
PU
R
5 Di fabbric
a
- schiuma rigida
PU
R
6 Adesivo plastico
di tenut
a
7 Perno a saldatu-
r
a
8 Nastro a ritiro
9 Conduttori d
i
segnalazion
e
10 Supporto dei
conduttori d
i
segnalazione
