Manuale di progettazion

e

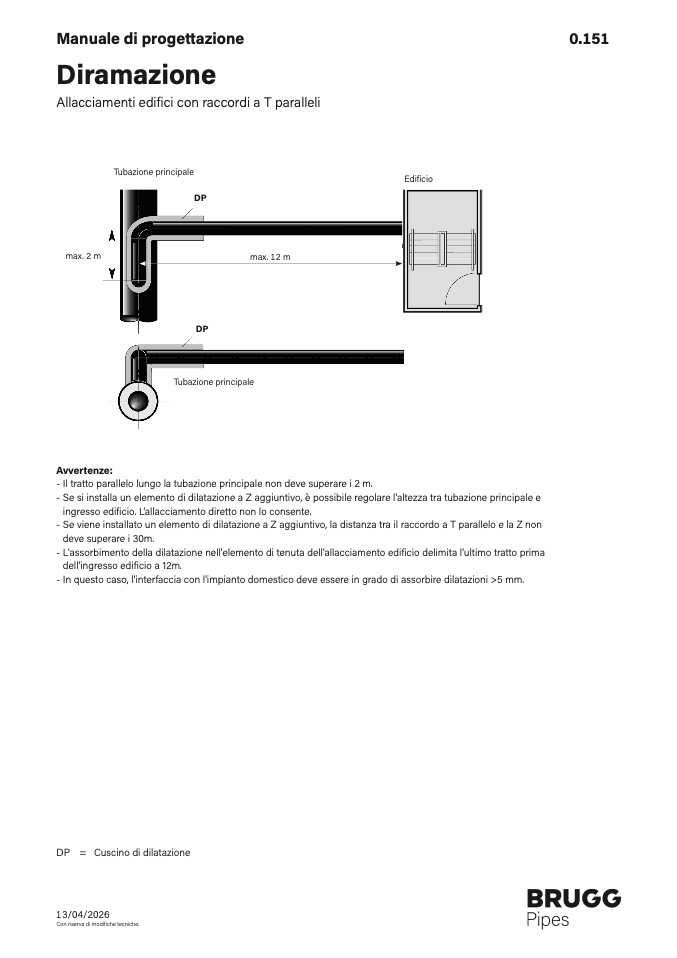

Diramazione

Allacciamenti edifici con raccordi a T parallel

i

0.151

Tubazione principal

e

Edi

ficio

DP

max. 2

m

max. 12 m

DP

Tubazione principale

Avvertenze

:

- Il tratto parallelo lungo la tubazione principale non deve superare i 2 m.

- Se si installa un elemento di dilatazione a Z aggiuntivo, è possibile regolare l'altezza tra tubazione principale

e

ingresso edi

ficio. L’allacciamento diretto non lo consente.

- Se viene installato un elemento di dilatazione a Z aggiuntivo, la distanza tra il raccordo a T parallelo e la Z non

deve superare i 30m

.

- L'assorbimento della dilatazione nell'elemento di tenuta dell'allacciamento edificio delimita l'ultimo tratto prim

a

dell'ingresso edificio a 12m

.

- In questo caso, l'interfaccia con l'impianto domestico deve essere in grado di assorbire dilatazioni >5 mm.

DP = Cuscino di dilatazion

e

13/04/202

6

Con riserva di modi

fiche tecniche.
