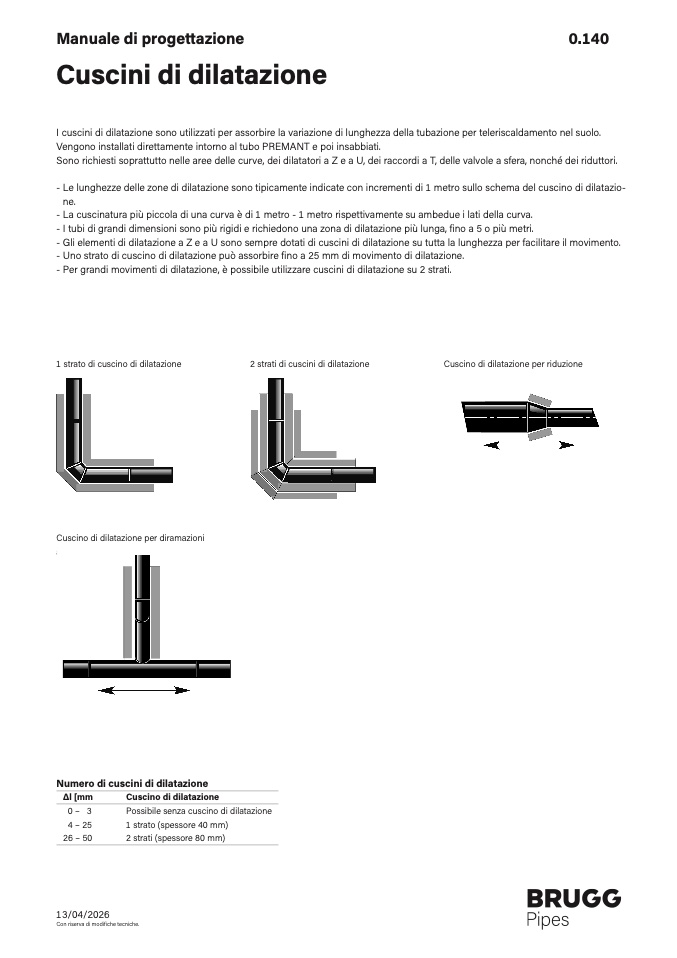

Manuale di progettazion

e

0.140

Cuscini di dilatazion

e

I cuscini di dilatazione sono utilizzati per assorbire la variazione di lunghezza della tubazione per teleriscaldamento nel suolo.

Vengono installati direttamente intorno al tubo PREMANT e poi insabbiati

.

Sono richiesti soprattutto nelle aree delle curve, dei dilatatori a Z e a U, dei raccordi a T, delle valvole a sfera, nonché dei riduttori.

- Le lunghezze delle zone di dilatazione sono tipicamente indicate con incrementi di 1 metro sullo schema del cuscino di dilatazio-

ne

.

-

-

La cuscinatura più piccola di una curva è di 1 metro - 1 metro rispettivamente su ambedue i lati della curva.

- I tubi di grandi dimensioni sono più rigidi e richiedono una zona di dilatazione più lunga,

fino a 5 o più metri.

- Gli elementi di dilatazione a Z e a U sono sempre dotati di cuscini di dilatazione su tutta la lunghezza per facilitare il movimento.

Uno strato di cuscino di dilatazione può assorbire

fino a 25 mm di movimento di dilatazione.

- Per grandi movimenti di dilatazione, è possibile utilizzare cuscini di dilatazione su 2 strati.

1 strato di cuscino di dilatazione

2 strati di cuscini di dilatazione

Cuscino di dilatazione per riduzione

Cuscino di dilatazione per diramazion

i

a T

Numero di cuscini di dilatazione

∆l [mm

Cuscino di dilatazione

0

4

26

– 3

–

–

2

5

50

Possibile senza cuscino di dilatazione

1 strato (spessore 40 mm)

2 strati (spessore 80 mm)

13/04/202

6

Con riserva di modi

fiche tecniche.
