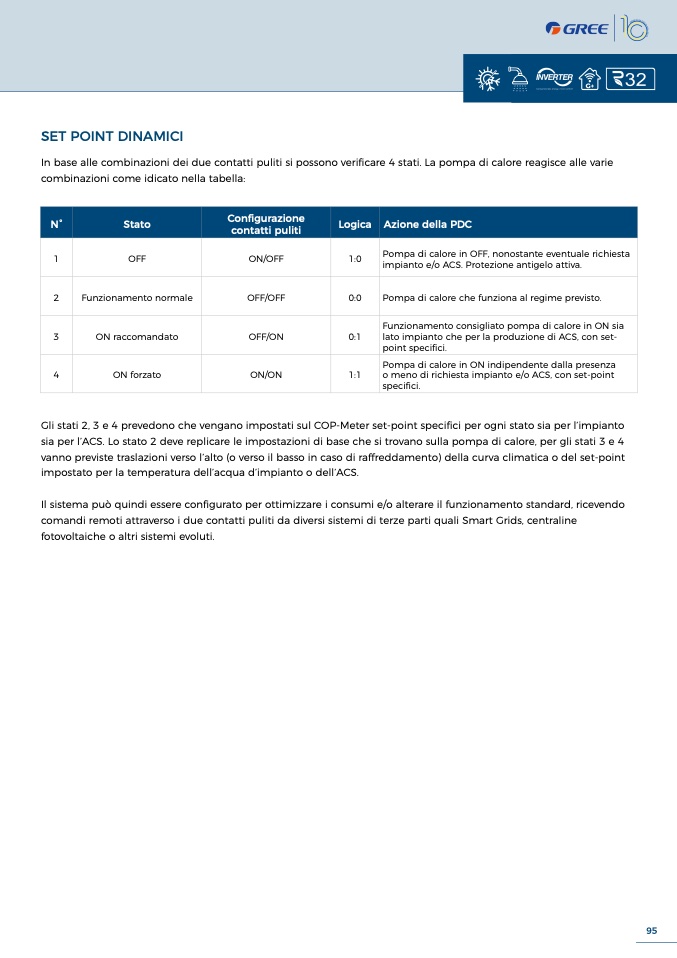

SET POINT DINAMIC

I

In base alle combinazioni dei due contatti puliti si possono veri

ficare 4 stati. La pompa di calore reagisce alle vari

e

combinazioni come idicato nella tabella

:

N°

Stato

Con

figurazione

contatti puliti

Logica

Azione della PD

C

1

OFF

ON/OFF

1:0

Pompa di calore in OFF, nonostante eventuale richiesta

impianto e/o ACS. Protezione antigelo attiva

.

2

Funzionamento normale

OFF/OFF

0:0

Pompa di calore che funziona al regime previsto

.

3

ON raccomandato

OFF/ON

0:

1

Funzionamento consigliato pompa di calore in ON si

a

lato impianto che per la produzione di ACS, con set

-

point speci

fici

.

4

ON forzato

ON/ON

1:

1

Pompa di calore in ON indipendente dalla presenz

a

o meno di richiesta impianto e/o ACS, con set-poin

t

speci

fici

.

Gli stati 2, 3 e 4 prevedono che vengano impostati sul COP-Meter set-point specifici per ogni stato sia per l’impianto

sia per l’ACS. Lo stato 2 deve replicare le impostazioni di base che si trovano sulla pompa di calore, per gli stati 3 e

4

vanno previste traslazioni verso l’alto (o verso il basso in caso di raffreddamento) della curva climatica o del set-point

impostato per la temperatura dell’acqua d’impianto o dell’ACS.

Il sistema può quindi essere con

figurato per ottimizzare i consumi e/o alterare il funzionamento standard, ricevend

o

comandi remoti attraverso i due contatti puliti da diversi sistemi di terze parti quali Smart Grids, centraline

fotovoltaiche o altri sistemi evoluti.

95
