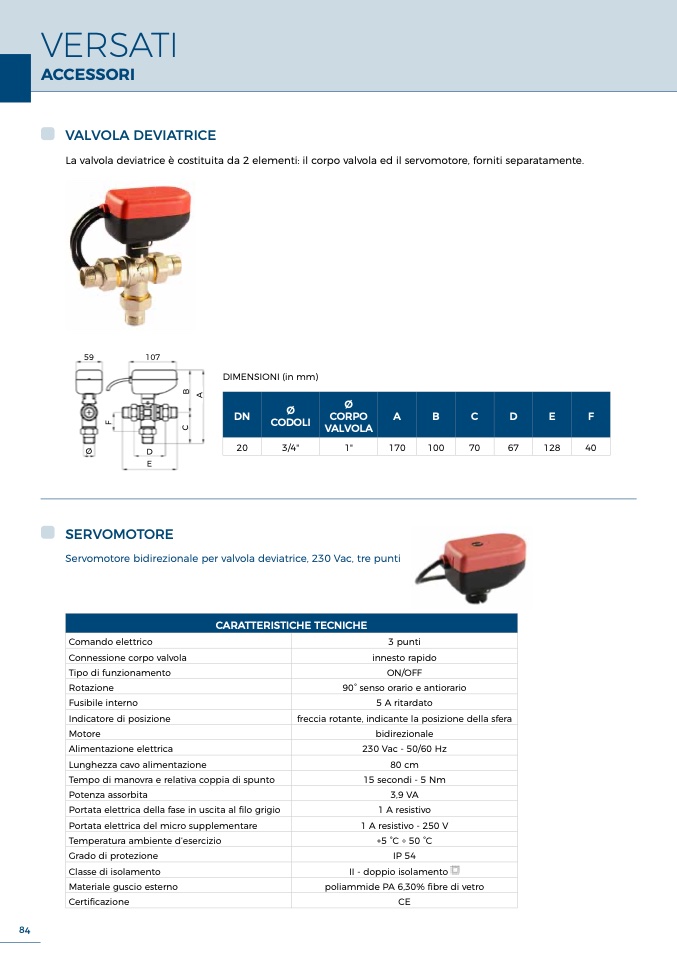

VERSATI

ACCESSORI

VALVOLA DEVIATRICE

La valvola deviatrice è costituita da 2 elementi: il corpo valvola ed il servomotore, forniti separatamente.

59

107

DIMENSIONI (in mm

)

B

A

F

DN

Ø

CODOL

I

C

Ø

CORPO

VALVOL

A

A

B

C

D

E

F

Ø

D

20

3/4"

1"

170

100

70

67

128

4

0

E

SERVOMOTOR

E

Servomotore bidirezionale per valvola deviatrice, 230 Vac, tre punti

CARATTERISTICHE TECNICHE

Comando elettrico

3 punt

i

Connessione corpo valvola

innesto rapid

o

Tipo di funzionamento

ON/OFF

Rotazione

90° senso orario e antiorari

o

Fusibile interno

5 A ritardato

Indicatore di posizione

freccia rotante, indicante la posizione della sfera

Motore

bidirezional

e

Alimentazione elettrica

230 Vac - 50/60 H

z

Lunghezza cavo alimentazione

80 cm

Tempo di manovra e relativa coppia di spunto

15 secondi - 5 N

m

Potenza assorbita

3,9 VA

Portata elettrica della fase in uscita al

filo grigio

1 A resistivo

Portata elettrica del micro supplementare

1 A resistivo - 250 V

Temperatura ambiente d’esercizio

+5 °C ÷ 50 °

C

Grado di protezione

IP 5

4

Classe di isolamento

II - doppio isolament

o

Materiale guscio esterno

poliammide PA 6,30% fibre di vetro

Certi

ficazione

CE
