Collegamento a

contatore acqua

Wasserzähler

13

Sistemi idrosanitari

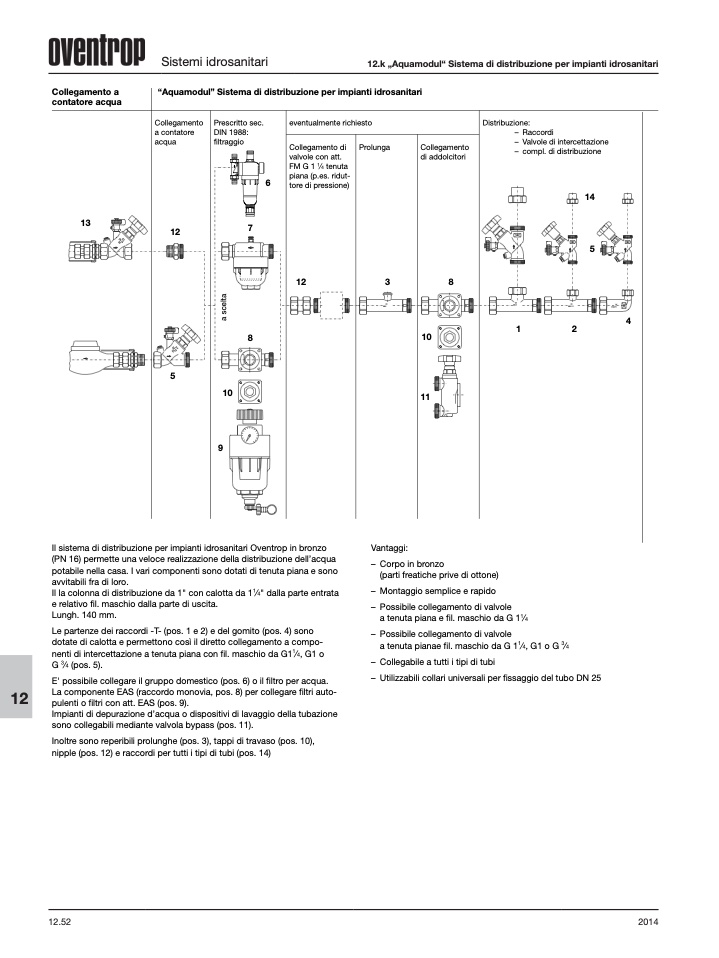

12.k „Aquamodul“ Sistema di distribuzione per impianti idrosanitari

“Aquamodul” Sistema di distribuzione per impianti idrosanitari

Collegamento

a contatore

acqua

12

5

Prescritto sec.

DIN 1988:

filtraggio

eventualmente richiesto

Distribuzione:

– Raccordi

6

7

14

5

Collegamento di

valvole con att.

FM G 1

1

⁄

4

tenuta

piana (p.es. ridut-

tore di pressione)

Prolunga

Collegamento

di addolcitori

– Valvole di intercettazione

– compl. di distribuzione

O

V

D

N

2

5

Q

C

O

V

D

N

2

5

Q

C

12

3

8

OV

DN25

DN

O

25

V

OV

DN25 /15

OV

DN25/15

a

s

c

e

l

t

a

12

Il sistema di distribuzione per impianti idrosanitari Oventrop in bronzo

(PN 16) permette una veloce realizzazione della distribuzione dell’acqua

potabile nella casa. I vari componenti sono dotati di tenuta piana e sono

avvitabili fra di loro.

Il la colonna di distribuzione da 1" con calotta da 1

1

⁄

4

" dalla parte entrata

e relativo fil. maschio dalla parte di uscita.

Lungh. 140 mm.

Le partenze dei raccordi -T- (pos. 1 e 2) e del gomito (pos. 4) sono

dotate di calotta e permettono così il diretto collegamento a compo-

nenti di intercettazione a tenuta piana con fil. maschio da G1

1

⁄

4

, G1 o

G

3

⁄

4

(pos. 5).

E' possibile collegare il gruppo domestico (pos. 6) o il filtro per acqua.

La componente EAS (raccordo monovia, pos. 8) per collegare filtri auto-

pulenti o filtri con att. EAS (pos. 9).

Impianti di depurazione d’acqua o dispositivi di lavaggio della tubazione

sono collegabili mediante valvola bypass (pos. 11).

Inoltre sono reperibili prolunghe (pos. 3), tappi di travaso (pos. 10),

nipple (pos. 12) e raccordi per tutti i tipi di tubi (pos. 14)

Vantaggi:

12.52

2014

10

9

11

8

10

–

–

–

–

–

–

Corpo in bronzo

(parti freatiche prive di ottone)

Montaggio semplice e rapido

Possibile collegamento di valvole

a tenuta piana e fil. maschio da G 1

1

⁄

4

Possibile collegamento di valvole

a tenuta pianae fil. maschio da G 1

1

⁄

4

, G1 o G

3

⁄

4

Collegabile a tutti i tipi di tubi

Utilizzabili collari universali per fissaggio del tubo DN 25
