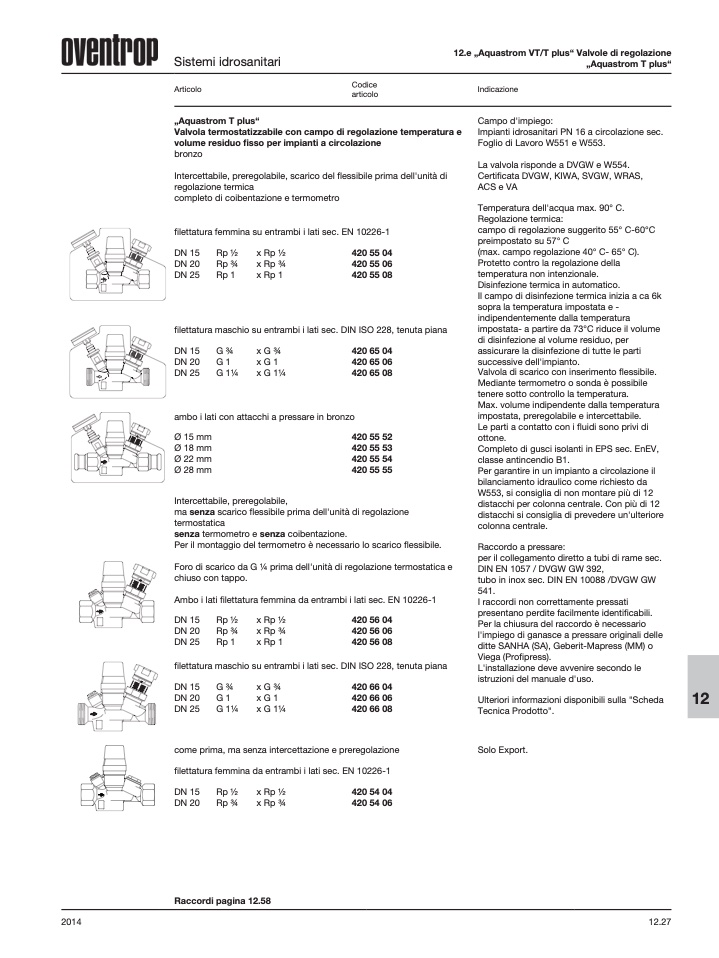

2014

12.27

Sistemi idrosanitari

Articolo

Codice

articolo

12.e „Aquastrom VT/T plus“ Valvole di regolazione

„Aquastrom T plus“

Indicazione

Campo d'impiego:

Impianti idrosanitari PN 16 a circolazione sec.

Foglio di Lavoro W551 e W553.

La valvola risponde a DVGW e W554.

Certificata DVGW, KIWA, SVGW, WRAS,

ACS e VA

Temperatura dell'acqua max. 90° C.

Regolazione termica:

campo di regolazione suggerito 55° C-60°C

preimpostato su 57° C

(max. campo regolazione 40° C- 65° C).

Protetto contro la regolazione della

temperatura non intenzionale.

Disinfezione termica in automatico.

Il campo di disinfezione termica inizia a ca 6k

sopra la temperatura impostata e -

indipendentemente dalla temperatura

impostata- a partire da 73°C riduce il volume

di disinfezione al volume residuo, per

assicurare la disinfezione di tutte le parti

successive dell'impianto.

Valvola di scarico con inserimento flessibile.

Mediante termometro o sonda è possibile

tenere sotto controllo la temperatura.

Max. volume indipendente dalla temperatura

impostata, preregolabile e intercettabile.

Le parti a contatto con i fluidi sono privi di

ottone.

Completo di gusci isolanti in EPS sec. EnEV,

classe antincendio B1.

Per garantire in un impianto a circolazione il

bilanciamento idraulico come richiesto da

W553, si consiglia di non montare più di 12

distacchi per colonna centrale. Con più di 12

distacchi si consiglia di prevedere un'ulteriore

colonna centrale.

Raccordo a pressare:

per il collegamento diretto a tubi di rame sec.

DIN EN 1057 / DVGW GW 392,

tubo in inox sec. DIN EN 10088 /DVGW GW

541.

I raccordi non correttamente pressati

presentano perdite facilmente identificabili.

Per la chiusura del raccordo è necessario

l'impiego di ganasce a pressare originali delle

ditte SANHA (SA), Geberit-Mapress (MM) o

Viega (Profipress).

L'installazione deve avvenire secondo le

istruzioni del manuale d'uso.

Ulteriori informazioni disponibili sulla "Scheda

12

Tecnica Prodotto".

Solo Export.

„Aquastrom T plus“

Valvola termostatizzabile con campo di regolazione temperatura e

volume residuo fisso per impianti a circolazione

bronzo

Intercettabile, preregolabile, scarico del flessibile prima dell'unità di

regolazione termica

completo di coibentazione e termometro

filettatura femmina su entrambi i lati sec. EN 10226-1

DN 15

DN 20

DN 25

Rp 1⁄2

Rp 3⁄4

Rp 1

x Rp 1⁄2

x Rp 3⁄4

x Rp 1

420 55 04

420 55 06

420 55 08

filettatura maschio su entrambi i lati sec. DIN ISO 228, tenuta piana

DN 15

DN 20

DN 25

G 3⁄4

G 1

G 11⁄4

x G 3⁄4

x G 1

x G 11⁄4

420 65 04

420 65 06

420 65 08

ambo i lati con attacchi a pressare in bronzo

Ø 15 mm

Ø 18 mm

Ø 22 mm

Ø 28 mm

420 55 52

420 55 53

420 55 54

420 55 55

Intercettabile, preregolabile,

ma senza scarico flessibile prima dell'unità di regolazione

termostatica

senza termometro e senza coibentazione.

Per il montaggio del termometro è necessario lo scarico flessibile.

Foro di scarico da G 1⁄4 prima dell'unità di regolazione termostatica e

chiuso con tappo.

Ambo i lati filettatura femmina da entrambi i lati sec. EN 10226-1

DN 15

DN 20

DN 25

Rp 1⁄2

Rp 3⁄4

Rp 1

x Rp 1⁄2

x Rp 3⁄4

x Rp 1

420 56 04

420 56 06

420 56 08

filettatura maschio su entrambi i lati sec. DIN ISO 228, tenuta piana

DN 15

DN 20

DN 25

G 3⁄4

G 1

G 11⁄4

x G 3⁄4

x G 1

x G 11⁄4

420 66 04

420 66 06

420 66 08

come prima, ma senza intercettazione e preregolazione

filettatura femmina da entrambi i lati sec. EN 10226-1

DN 15

Rp 1⁄2

x Rp 1⁄2

DN 20

Rp 3⁄4

x Rp 3⁄4

420 54 04

420 54 06

Raccordi pagina 12.58
