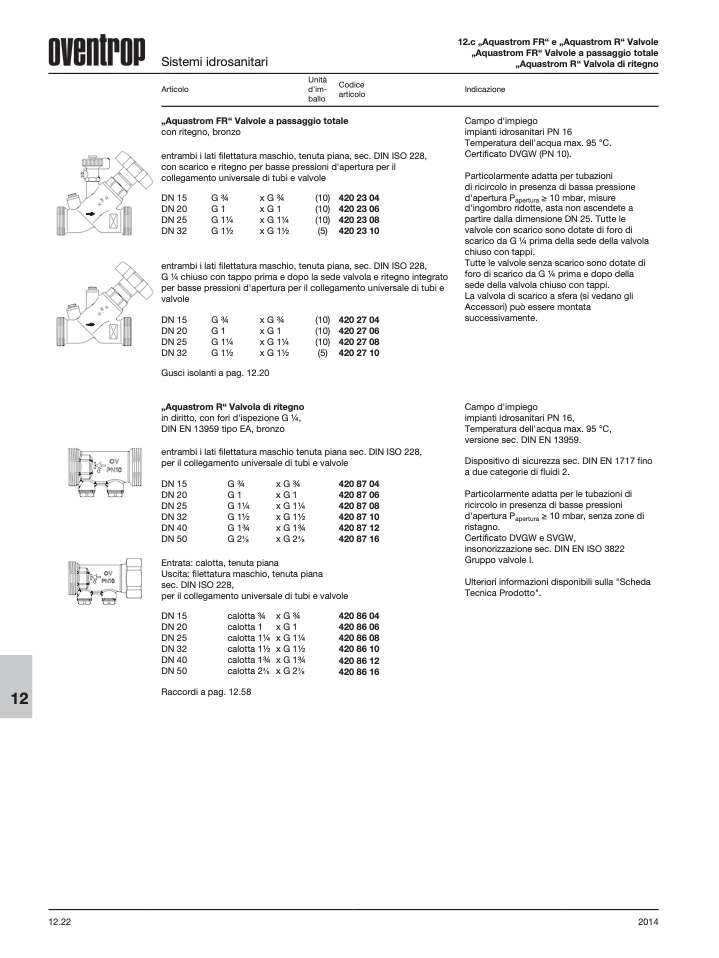

Sistemi idrosanitari

Articolo

Unità

d'im-

ballo

Codice

articolo

12.c „Aquastrom FR“ e „Aquastrom R“ Valvole

„Aquastrom FR“ Valvole a passaggio totale

„Aquastrom R“ Valvola di ritegno

Indicazione

Campo d'impiego

impianti idrosanitari PN 16

Temperatura dell'acqua max. 95 °C.

Certificato DVGW (PN 10).

Particolarmente adatta per tubazioni

di ricircolo in presenza di bassa pressione

d'apertura P

apertura

≥ 10 mbar, misure

d'ingombro ridotte, asta non ascendete a

partire dalla dimensione DN 25. Tutte le

valvole con scarico sono dotate di foro di

scarico da G 1⁄4 prima della sede della valvola

chiuso con tappi.

Tutte le valvole senza scarico sono dotate di

foro di scarico da G 1⁄4 prima e dopo della

sede della valvola chiuso con tappi.

La valvola di scarico a sfera (si vedano gli

Accessori) può essere montata

successivamente.

Campo d'impiego

impianti idrosanitari PN 16,

Temperatura dell'acqua max. 95 °C,

versione sec. DIN EN 13959.

Dispositivo di sicurezza sec. DIN EN 1717 fino

a due categorie di fluidi 2.

Particolarmente adatta per le tubazioni di

ricircolo in presenza di basse pressioni

d'apertura P

apertura

≥ 10 mbar, senza zone di

ristagno.

Certificato DVGW e SVGW,

insonorizzazione sec. DIN EN ISO 3822

Gruppo valvole I.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

„Aquastrom FR“ Valvole a passaggio totale

con ritegno, bronzo

entrambi i lati filettatura maschio, tenuta piana, sec. DIN ISO 228,

con scarico e ritegno per basse pressioni d'apertura per il

collegamento universale di tubi e valvole

DN 15

DN 20

DN 25

DN 32

G 3⁄4

x G 3⁄4

G 1

x G 1

G 11⁄4

x G 11⁄4

G 11⁄2

x G 11⁄2

(10) 420 23 04

(10) 420 23 06

(10) 420 23 08

(5) 420 23 10

O

V

D

N

.

.

Q

C

O

V

D

N

.

.

Q

C

entrambi i lati filettatura maschio, tenuta piana, sec. DIN ISO 228,

G 1⁄4 chiuso con tappo prima e dopo la sede valvola e ritegno integrato

per basse pressioni d'apertura per il collegamento universale di tubi e

valvole

DN 15

DN 20

DN 25

DN 32

G 3⁄4

G 1

G 11⁄4

G 11⁄2

x G 3⁄4

x G 1

x G 11⁄4

x G 11⁄2

(10) 420 27 04

(10) 420 27 06

(10) 420 27 08

(5) 420 27 10

Gusci isolanti a pag. 12.20

„Aquastrom R“ Valvola di ritegno

in diritto, con fori d'ispezione G 1⁄4,

DIN EN 13959 tipo EA, bronzo

entrambi i lati filettatura maschio tenuta piana sec. DIN ISO 228,

per il collegamento universale di tubi e valvole

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

G3⁄4

G1

G 11⁄4

G 11⁄2

G 13⁄4

G 2

x G3⁄4

x G1

x G 11⁄4

x G 11⁄2

x G 13⁄4

x G 2

420 87 04

420 87 06

420 87 08

420 87 10

420 87 12

420 87 16

Entrata: calotta, tenuta piana

Uscita: filettatura maschio, tenuta piana

sec. DIN ISO 228,

per il collegamento universale di tubi e valvole

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

calotta 3⁄4 x G 3⁄4

calotta 1 x G 1

calotta 11⁄4 x G 11⁄4

calotta 11⁄2 x G 11⁄2

calotta 13⁄4 x G 13⁄4

calotta 2 x G 2

420 86 04

420 86 06

420 86 08

420 86 10

420 86 12

420 86 16
