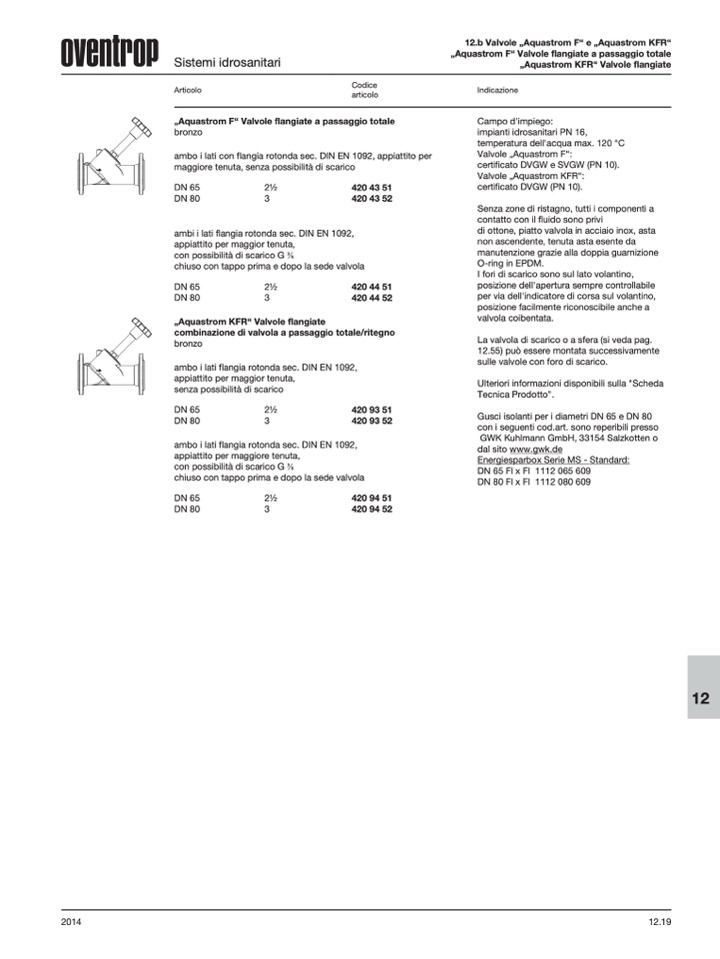

Sistemi idrosanitari

Articolo

Codice

articolo

„Aquastrom F“ Valvole flangiate a passaggio totale

bronzo

ambo i lati con flangia rotonda sec. DIN EN 1092, appiattito per

maggiore tenuta, senza possibilità di scarico

12.b Valvole „Aquastrom F“ e „Aquastrom KFR“

„Aquastrom F“ Valvole flangiate a passaggio totale

„Aquastrom KFR“ Valvole flangiate

Indicazione

Campo d'impiego:

impianti idrosanitari PN 16,

temperatura dell'acqua max. 120 °C

Valvole „Aquastrom F“:

certificato DVGW e SVGW (PN 10).

Valvole „Aquastrom KFR“:

certificato DVGW (PN 10).

Senza zone di ristagno, tutti i componenti a

contatto con il fluido sono privi

di ottone, piatto valvola in acciaio inox, asta

non ascendente, tenuta asta esente da

manutenzione grazie alla doppia guarnizione

O-ring in EPDM.

I fori di scarico sono sul lato volantino,

posizione dell'apertura sempre controllabile

per via dell'indicatore di corsa sul volantino,

posizione facilmente riconoscibile anche a

valvola coibentata.

La valvola di scarico o a sfera (si veda pag.

12.55) può essere montata successivamente

sulle valvole con foro di scarico.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Gusci isolanti per i diametri DN 65 e DN 80

con i seguenti cod.art. sono reperibili presso

GWK Kuhlmann GmbH, 33154 Salzkotten o

dal sito www.gwk.de

Energiesparbox Serie MS - Standard:

DN 65 Fl x Fl 1112 065 609

DN 80 Fl x Fl 1112 080 609

DN 65

21⁄2

DN 80

3

420 43 51

420 43 52

ambi i lati flangia rotonda sec. DIN EN 1092,

appiattito per maggior tenuta,

con possibilità di scarico G

chiuso con tappo prima e dopo la sede valvola

DN 65

DN 80

21⁄2

420 44 51

3

420 44 52

„Aquastrom KFR“ Valvole flangiate

combinazione di valvola a passaggio totale/ritegno

bronzo

ambo i lati flangia rotonda sec. DIN EN 1092,

appiattito per maggior tenuta,

senza possibilità di scarico

DN 65

21⁄2

DN 80

3

420 93 51

420 93 52

ambo i lati flangia rotonda sec. DIN EN 1092,

appiattito per maggiore tenuta,

con possibilità di scarico G

chiuso con tappo prima e dopo la sede valvola

DN 65

DN 80

21⁄2

3

420 94 51

420 94 52
