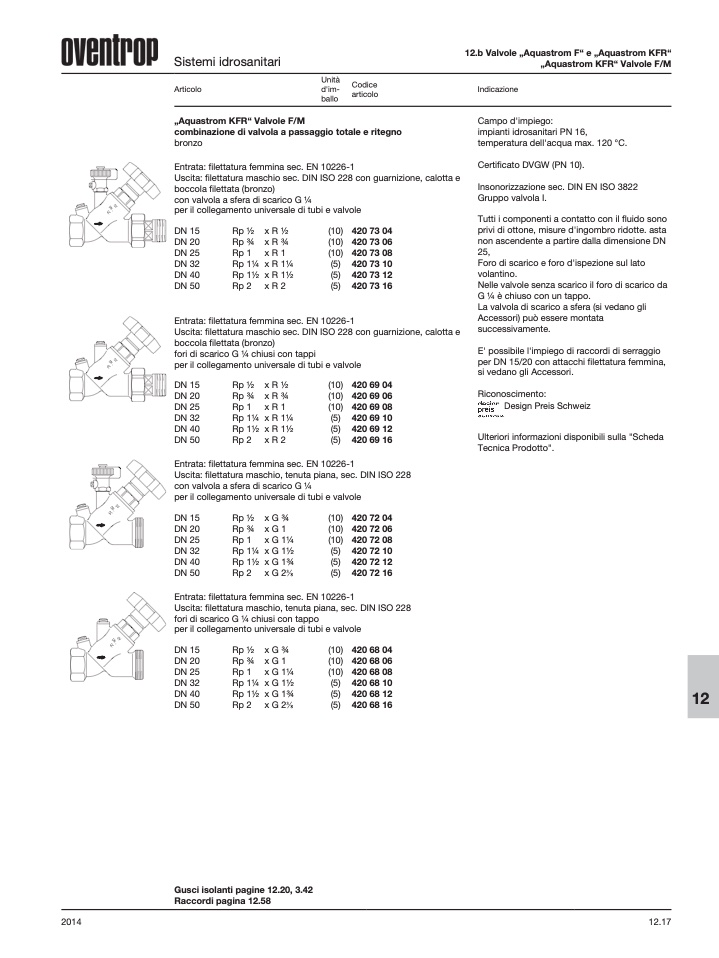

Sistemi idrosanitari
Articolo
„Aquastrom KFR“ Valvole F/M
combinazione di valvola a passaggio totale e ritegno
bronzo
Entrata: filettatura femmina sec. EN 10226-1
Uscita: filettatura maschio sec. DIN ISO 228 con guarnizione, calotta e
boccola filettata (bronzo)
con valvola a sfera di scarico G 1⁄4
per il collegamento universale di tubi e valvole
12.b Valvole „Aquastrom F“ e „Aquastrom KFR“
„Aquastrom KFR“ Valvole F/M
Indicazione
Campo d'impiego:
impianti idrosanitari PN 16,
temperatura dell'acqua max. 120 °C.
Certificato DVGW (PN 10).
Insonorizzazione sec. DIN EN ISO 3822
Gruppo valvola I.
Tutti i componenti a contatto con il fluido sono
privi di ottone, misure d'ingombro ridotte. asta
non ascendente a partire dalla dimensione DN
25,
Foro di scarico e foro d'ispezione sul lato
volantino.
Nelle valvole senza scarico il foro di scarico da
G 1⁄4 è chiuso con un tappo.
La valvola di scarico a sfera (si vedano gli
Accessori) può essere montata
successivamente.
E' possibile l'impiego di raccordi di serraggio
per DN 15/20 con attacchi filettatura femmina,
si vedano gli Accessori.
Riconoscimento:
Design Preis Schweiz
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x R 1⁄2
x R 3⁄4
x R 1
x R 11⁄4
x R 11⁄2
x R 2
(10) 420 73 04
(10) 420 73 06
(10) 420 73 08
(5) 420 73 10
(5) 420 73 12
(5) 420 73 16
Entrata: filettatura femmina sec. EN 10226-1
Uscita: filettatura maschio sec. DIN ISO 228 con guarnizione, calotta e
boccola filettata (bronzo)
fori di scarico G 1⁄4 chiusi con tappi
per il collegamento universale di tubi e valvole
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x R 1⁄2
x R 3⁄4
x R 1
x R 11⁄4
x R 11⁄2
x R 2
(10) 420 69 04
(10) 420 69 06
(10) 420 69 08
(5) 420 69 10
(5) 420 69 12
(5) 420 69 16
Entrata: filettatura femmina sec. EN 10226-1
Uscita: filettatura maschio, tenuta piana, sec. DIN ISO 228
con valvola a sfera di scarico G 1⁄4
per il collegamento universale di tubi e valvole
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x G 3⁄4
x G 1
x G 11⁄4
x G 11⁄2
x G 13⁄4
x G 2
(10) 420 72 04
(10) 420 72 06
(10) 420 72 08
(5) 420 72 10
(5) 420 72 12
(5) 420 72 16
Entrata: filettatura femmina sec. EN 10226-1
Uscita: filettatura maschio, tenuta piana, sec. DIN ISO 228
fori di scarico G 1⁄4 chiusi con tappo
per il collegamento universale di tubi e valvole
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x G 3⁄4
x G 1
x G 11⁄4
x G 11⁄2
x G 13⁄4
x G 2
(10)
(10)
(10)
(5)
(5)
(5)
420 68 04
420 68 06
420 68 08
420 68 10
420 68 12
420 68 16
12
Gusci isolanti pagine 12.20, 3.42
Raccordi pagina 12.58
