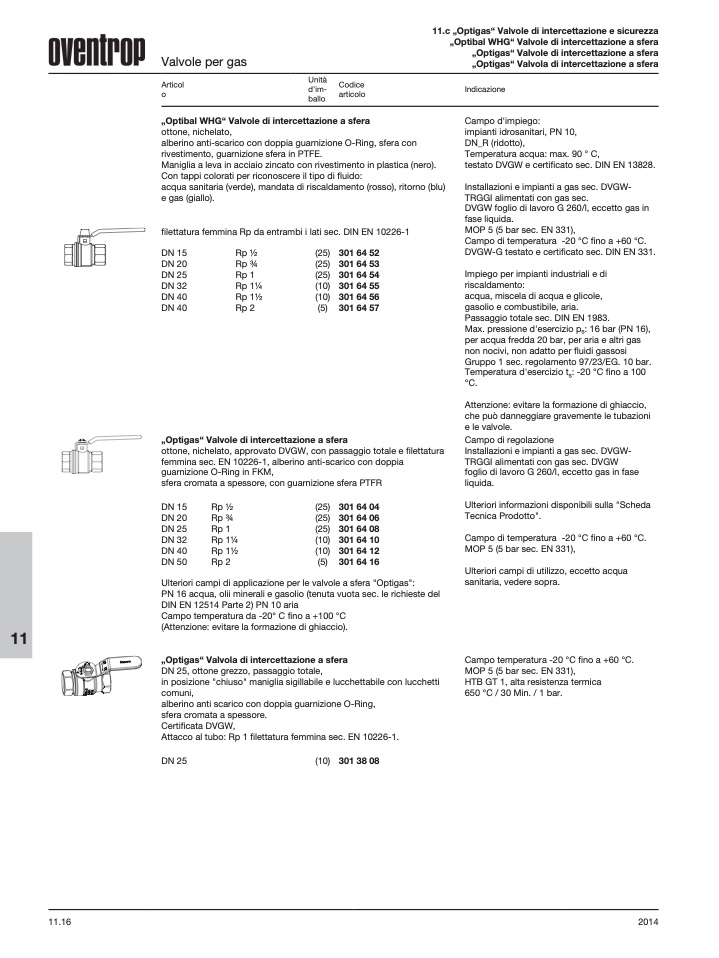

Ulteriori campi di applicazione per le valvole a sfera "Optigas":

PN 16 acqua, olii minerali e gasolio (tenuta vuota sec. le richieste del

DIN EN 12514 Parte 2) PN 10 aria

Campo temperatura da -20° C fino a +100 °C

(Attenzione: evitare la formazione di ghiaccio).

„Optigas“ Valvola di intercettazione a sfera

DN 25, ottone grezzo, passaggio totale,

in posizione "chiuso" maniglia sigillabile e lucchettabile con lucchetti

comuni,

alberino anti scarico con doppia guarnizione O-Ring,

sfera cromata a spessore.

Certificata DVGW,

Attacco al tubo: Rp 1 filettatura femmina sec. EN 10226-1.

DN 25

(10) 301 38 08

11.16

2014

Valvole per gas

Articol

o

Unità

d'im-

ballo

Codice

articolo

11.c „Optigas“ Valvole di intercettazione e sicurezza

„Optibal WHG“ Valvole di intercettazione a sfera

„Optigas“ Valvole di intercettazione a sfera

„Optigas“ Valvola di intercettazione a sfera

Indicazione

Campo d'impiego:

impianti idrosanitari, PN 10,

DN_R (ridotto),

Temperatura acqua: max. 90 ° C,

testato DVGW e certificato sec. DIN EN 13828.

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec.

DVGW foglio di lavoro G 260/l, eccetto gas in

fase liquida.

MOP 5 (5 bar sec. EN 331),

Campo di temperatura -20 °C fino a +60 °C.

DVGW-G testato e certificato sec. DIN EN 331.

Impiego per impianti industriali e di

riscaldamento:

acqua, miscela di acqua e glicole,

gasolio e combustibile, aria.

Passaggio totale sec. DIN EN 1983.

Max. pressione d'esercizio p

s

: 16 bar (PN 16),

per acqua fredda 20 bar, per aria e altri gas

non nocivi, non adatto per fluidi gassosi

Gruppo 1 sec. regolamento 97/23/EG. 10 bar.

Temperatura d'esercizio t

s

: -20 °C fino a 100

°C.

Attenzione: evitare la formazione di ghiaccio,

che può danneggiare gravemente le tubazioni

e le valvole.

Campo di regolazione

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec. DVGW

foglio di lavoro G 260/l, eccetto gas in fase

liquida.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Campo di temperatura -20 °C fino a +60 °C.

MOP 5 (5 bar sec. EN 331),

Ulteriori campi di utilizzo, eccetto acqua

sanitaria, vedere sopra.

Campo temperatura -20 °C fino a +60 °C.

MOP 5 (5 bar sec. EN 331),

HTB GT 1, alta resistenza termica

650 °C / 30 Min. / 1 bar.

„Optibal WHG“ Valvole di intercettazione a sfera

ottone, nichelato,

alberino anti-scarico con doppia guarnizione O-Ring, sfera con

rivestimento, guarnizione sfera in PTFE.

Maniglia a leva in acciaio zincato con rivestimento in plastica (nero).

Con tappi colorati per riconoscere il tipo di fluido:

acqua sanitaria (verde), mandata di riscaldamento (rosso), ritorno (blu)

e gas (giallo).

filettatura femmina Rp da entrambi i lati sec. DIN EN 10226-1

DN 15

DN 20

DN 25

DN 32

DN 40

DN 40

Rp 1⁄2

Rp 3⁄4

Rp 1

Rp 11⁄4

Rp 11⁄2

Rp 2

(25) 301 64 52

(25) 301 64 53

(25) 301 64 54

(10) 301 64 55

(10) 301 64 56

(5) 301 64 57

„Optigas“ Valvole di intercettazione a sfera

ottone, nichelato, approvato DVGW, con passaggio totale e filettatura

femmina sec. EN 10226-1, alberino anti-scarico con doppia

guarnizione O-Ring in FKM,

sfera cromata a spessore, con guarnizione sfera PTFR

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

Rp 1⁄2

Rp 3⁄4

Rp 1

Rp 11⁄4

Rp 11⁄2

Rp 2

(25) 301 64 04

(25) 301 64 06

(25) 301 64 08

(10) 301 64 10

(10) 301 64 12

(5) 301 64 16
