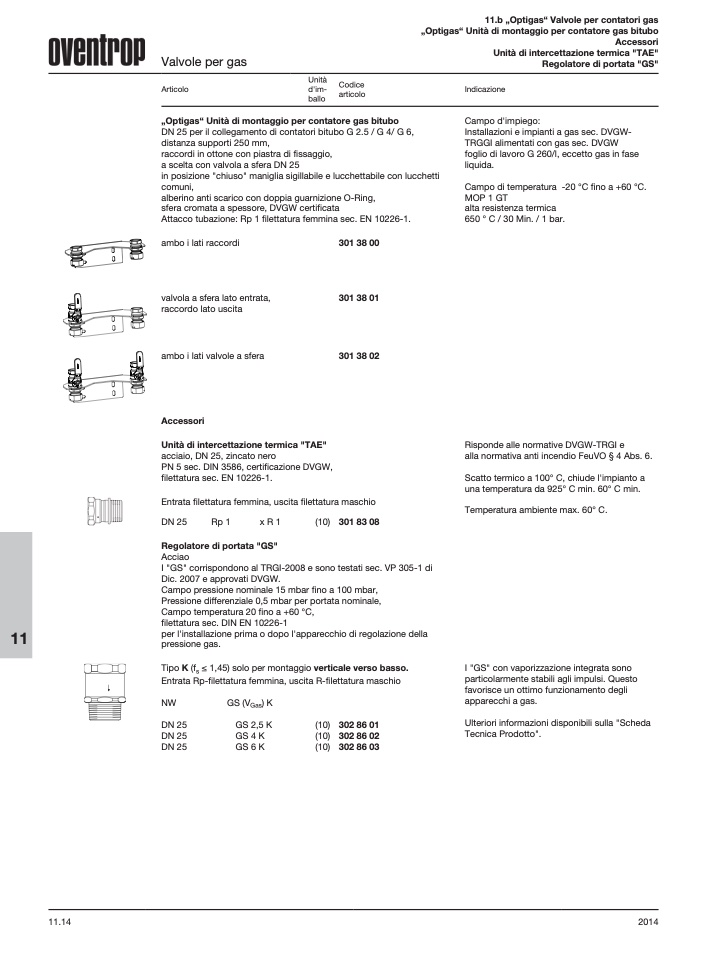

Valvole per gas

Articolo

Unità

d'im-

ballo

Codice

articolo

11.b „Optigas“ Valvole per contatori gas

„Optigas“ Unità di montaggio per contatore gas bitubo

Accessori

Unità di intercettazione termica "TAE"

Regolatore di portata "GS"

Indicazione

Campo d'impiego:

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec. DVGW

foglio di lavoro G 260/l, eccetto gas in fase

liquida.

Campo di temperatura -20 °C fino a +60 °C.

MOP 1 GT

alta resistenza termica

650 ° C / 30 Min. / 1 bar.

„Optigas“ Unità di montaggio per contatore gas bitubo

DN 25 per il collegamento di contatori bitubo G 2.5 / G 4/ G 6,

distanza supporti 250 mm,

raccordi in ottone con piastra di fissaggio,

a scelta con valvola a sfera DN 25

in posizione "chiuso" maniglia sigillabile e lucchettabile con lucchetti

comuni,

alberino anti scarico con doppia guarnizione O-Ring,

sfera cromata a spessore, DVGW certificata

Attacco tubazione: Rp 1 filettatura femmina sec. EN 10226-1.

ambo i lati raccordi

valvola a sfera lato entrata,

raccordo lato uscita

ambo i lati valvole a sfera

Accessori

Unità di intercettazione termica "TAE"

acciaio, DN 25, zincato nero

PN 5 sec. DIN 3586, certificazione DVGW,

filettatura sec. EN 10226-1.

301 38 00

301 38 01

301 38 02

Entrata filettatura femmina, uscita filettatura maschio

DN 25

Rp 1

x R 1

(10) 301 83 08

Regolatore di portata "GS"

Acciao

I "GS" corrispondono al TRGI-2008 e sono testati sec. VP 305-1 di

Dic. 2007 e approvati DVGW.

Campo pressione nominale 15 mbar fino a 100 mbar,

Pressione differenziale 0,5 mbar per portata nominale,

Campo temperatura 20 fino a +60 °C,

filettatura sec. DIN EN 10226-1

per l'installazione prima o dopo l'apparecchio di regolazione della

pressione gas.

Tipo K (f

s

≤ 1,45) solo per montaggio verticale verso basso.

Entrata Rp-filettatura femmina, uscita R-filettatura maschio

Risponde alle normative DVGW-TRGI e

alla normativa anti incendio FeuVO § 4 Abs. 6.

Scatto termico a 100° C, chiude l'impianto a

una temperatura da 925° C min. 60° C min.

Temperatura ambiente max. 60° C.

NW

DN 25

DN 25

DN 25

GS (V

Gas

) K

GS 2,5 K

GS 4 K

GS 6 K

(10)

(10)

(10)

302 86 01

302 86 02

302 86 03

I "GS" con vaporizzazione integrata sono

particolarmente stabili agli impulsi. Questo

favorisce un ottimo funzionamento degli

apparecchi a gas.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".
