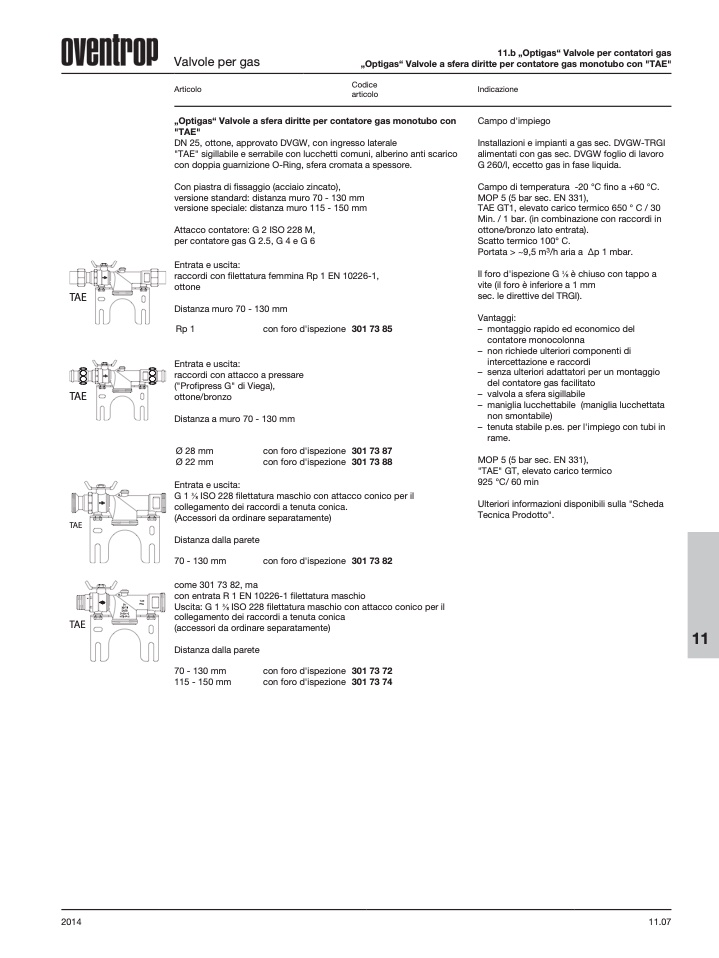

11.b „Optigas“ Valvole per contatori gas
Valvole per gas
„Optigas“ Valvole a sfera diritte per contatore gas monotubo con "TAE"
Articolo
Codice
articolo
„Optigas“ Valvole a sfera diritte per contatore gas monotubo con
"TAE"
DN 25, ottone, approvato DVGW, con ingresso laterale
"TAE" sigillabile e serrabile con lucchetti comuni, alberino anti scarico
con doppia guarnizione O-Ring, sfera cromata a spessore.
Indicazione
Campo d'impiego
Installazioni e impianti a gas sec. DVGW-TRGI
alimentati con gas sec. DVGW foglio di lavoro
G 260/l, eccetto gas in fase liquida.
Campo di temperatura -20 °C fino a +60 °C.
MOP 5 (5 bar sec. EN 331),
TAE GT1, elevato carico termico 650 ° C / 30
Min. / 1 bar. (in combinazione con raccordi in
ottone/bronzo lato entrata).
Scatto termico 100° C.
Portata > ~9,5 m3/h aria a Δp 1 mbar.
Il foro d'ispezione G è chiuso con tappo a
vite (il foro è inferiore a 1 mm
sec. le direttive del TRGI).
Vantaggi:
– montaggio rapido ed economico del
contatore monocolonna
– non richiede ulteriori componenti di
intercettazione e raccordi
– senza ulteriori adattatori per un montaggio
del contatore gas facilitato
– valvola a sfera sigillabile
– maniglia lucchettabile (maniglia lucchettata
non smontabile)
– tenuta stabile p.es. per l'impiego con tubi in
rame.
MOP 5 (5 bar sec. EN 331),
"TAE" GT, elevato carico termico
925 °C/ 60 min
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
11
Con piastra di fissaggio (acciaio zincato),
versione standard: distanza muro 70 - 130 mm
versione speciale: distanza muro 115 - 150 mm
Attacco contatore: G 2 ISO 228 M,
per contatore gas G 2.5, G 4 e G 6
Entrata e uscita:
raccordi con filettatura femmina Rp 1 EN 10226-1,
ottone
Rp 1
con foro d'ispezione
301 73 85
Entrata e uscita:
raccordi con attacco a pressare
("Profipress G" di Viega),
ottone/bronzo
Distanza a muro 70 - 130 mm
Ø 28 mm
Ø 22 mm
con foro d'ispezione
con foro d'ispezione
301 73 87
301 73 88
Entrata e uscita:
G 1 ISO 228 filettatura maschio con attacco conico per il
collegamento dei raccordi a tenuta conica.
(Accessori da ordinare separatamente)
Distanza dalla parete
70 - 130 mm
con foro d'ispezione 301 73 82
come 301 73 82, ma
con entrata R 1 EN 10226-1 filettatura maschio
Uscita: G 1 ISO 228 filettatura maschio con attacco conico per il
collegamento dei raccordi a tenuta conica
(accessori da ordinare separatamente)
Distanza dalla parete
70 - 130 mm
115 - 150 mm
con foro d'ispezione
con foro d'ispezione
301 73 72
301 73 74
