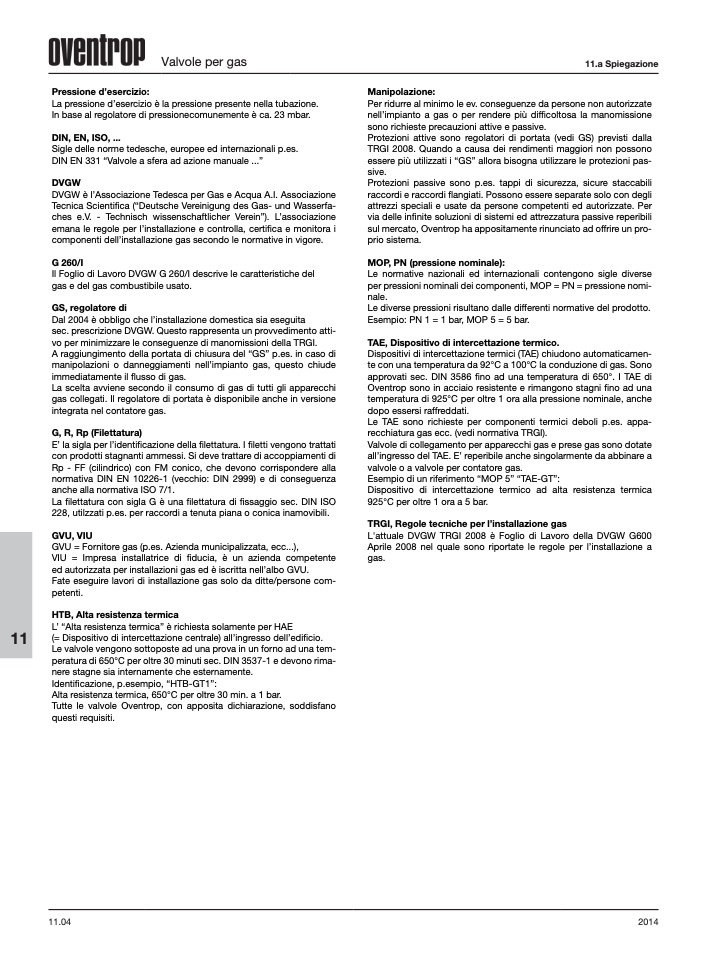

Valvole per gas
11.a Spiegazione
Pressione d’esercizio:
La pressione d’esercizio è la pressione presente nella tubazione.
In base al regolatore di pressionecomunemente è ca. 23 mbar.
DIN, EN, ISO, ...
Sigle delle norme tedesche, europee ed internazionali p.es.
DIN EN 331 “Valvole a sfera ad azione manuale ...”
DVGW
DVGW è l’Associazione Tedesca per Gas e Acqua A.I. Associazione
Tecnica Scientifica (“Deutsche Vereinigung des Gas- und Wasserfa-
ches e.V. - Technisch wissenschaftlicher Verein”). L’associazione
emana le regole per l’installazione e controlla, certifica e monitora i
componenti dell’installazione gas secondo le normative in vigore.
G 260/I
Il Foglio di Lavoro DVGW G 260/I descrive le caratteristiche del
gas e del gas combustibile usato.
GS, regolatore di
Dal 2004 è obbligo che l’installazione domestica sia eseguita
sec. prescrizione DVGW. Questo rappresenta un provvedimento atti-
vo per minimizzare le conseguenze di manomissioni della TRGI.
A raggiungimento della portata di chiusura del “GS” p.es. in caso di
manipolazioni o danneggiamenti nell’impianto gas, questo chiude
immediatamente il flusso di gas.
La scelta avviene secondo il consumo di gas di tutti gli apparecchi
gas collegati. Il regolatore di portata è disponibile anche in versione
integrata nel contatore gas.
G, R, Rp (Filettatura)
E’ la sigla per l’identificazione della filettatura. I filetti vengono trattati
con prodotti stagnanti ammessi. Si deve trattare di accoppiamenti di
Rp - FF (cilindrico) con FM conico, che devono corrispondere alla
normativa DIN EN 10226-1 (vecchio: DIN 2999) e di conseguenza
anche alla normativa ISO 7/1.
La filettatura con sigla G è una filettatura di fissaggio sec. DIN ISO
228, utilzzati p.es. per raccordi a tenuta piana o conica inamovibili.
GVU, VIU
GVU = Fornitore gas (p.es. Azienda municipalizzata, ecc...),
VIU = Impresa installatrice di fiducia, è un azienda competente
ed autorizzata per installazioni gas ed è iscritta nell’albo GVU.
Fate eseguire lavori di installazione gas solo da ditte/persone com-
petenti.
HTB, Alta resistenza termica
L’ “Alta resistenza termica” è richiesta solamente per HAE
(= Dispositivo di intercettazione centrale) all’ingresso dell’edificio.
Le valvole vengono sottoposte ad una prova in un forno ad una tem-
peratura di 650°C per oltre 30 minuti sec. DIN 3537-1 e devono rima-
nere stagne sia internamente che esternamente.
Identificazione, p.esempio, “HTB-GT1”:
Alta resistenza termica, 650°C per oltre 30 min. a 1 bar.
Tutte le valvole Oventrop, con apposita dichiarazione, soddisfano
questi requisiti.
Manipolazione:
Per ridurre al minimo le ev. conseguenze da persone non autorizzate
nell’impianto a gas o per rendere più difficoltosa la manomissione
sono richieste precauzioni attive e passive.
Protezioni attive sono regolatori di portata (vedi GS) previsti dalla
TRGI 2008. Quando a causa dei rendimenti maggiori non possono
essere più utilizzati i “GS” allora bisogna utilizzare le protezioni pas-
sive.
Protezioni passive sono p.es. tappi di sicurezza, sicure staccabili
raccordi e raccordi flangiati. Possono essere separate solo con degli
attrezzi speciali e usate da persone competenti ed autorizzate. Per
via delle infinite soluzioni di sistemi ed attrezzatura passive reperibili
sul mercato, Oventrop ha appositamente rinunciato ad offrire un pro-
prio sistema.
MOP, PN (pressione nominale):
Le normative nazionali ed internazionali contengono sigle diverse
per pressioni nominali dei componenti, MOP = PN = pressione nomi-
nale.
Le diverse pressioni risultano dalle differenti normative del prodotto.
Esempio:PN1=1bar,MOP5=5bar.
TAE, Dispositivo di intercettazione termico.
Dispositivi di intercettazione termici (TAE) chiudono automaticamen-
te con una temperatura da 92°C a 100°C la conduzione di gas. Sono
approvati sec. DIN 3586 fino ad una temperatura di 650°. I TAE di
Oventrop sono in acciaio resistente e rimangono stagni fino ad una
temperatura di 925°C per oltre 1 ora alla pressione nominale, anche
dopo essersi raffreddati.
Le TAE sono richieste per componenti termici deboli p.es. appa-
recchiatura gas ecc. (vedi normativa TRGI).
Valvole di collegamento per apparecchi gas e prese gas sono dotate
all’ingresso del TAE. E’ reperibile anche singolarmente da abbinare a
valvole o a valvole per contatore gas.
Esempio di un riferimento “MOP 5” “TAE-GT”:
Dispositivo di intercettazione termico ad alta resistenza termica
925°C per oltre 1 ora a 5 bar.
TRGI, Regole tecniche per l’installazione gas
L'attuale DVGW TRGI 2008 è Foglio di Lavoro della DVGW G600
Aprile 2008 nel quale sono riportate le regole per l’installazione a
gas.
