9

con intercettazione rapida,

attacchi G F con raccordi di serraggio in ottone da 10 e 12 mm

9.28

2014

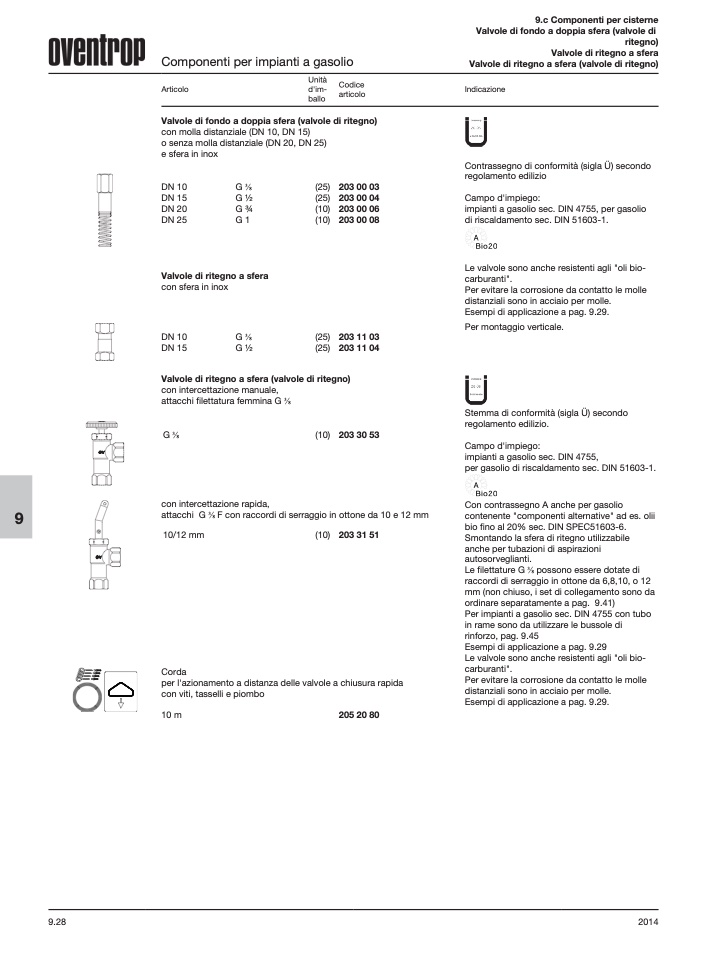

Componenti per impianti a gasolio

Unità

Codice

Articolo

d'im-

articolo

ballo

Valvole di fondo a doppia sfera (valvole di ritegno)

con molla distanziale (DN 10, DN 15)

o senza molla distanziale (DN 20, DN 25)

e sfera in inox

9.c Componenti per cisterne

Valvole di fondo a doppia sfera (valvole di

ritegno)

Valvole di ritegno a sfera

Valvole di ritegno a sfera (valvole di ritegno)

Indicazione

Contrassegno di conformità (sigla Ü) secondo

regolamento edilizio

Campo d'impiego:

impianti a gasolio sec. DIN 4755, per gasolio

di riscaldamento sec. DIN 51603-1.

Le valvole sono anche resistenti agli "oli bio-

carburanti".

Per evitare la corrosione da contatto le molle

distanziali sono in acciaio per molle.

Esempi di applicazione a pag. 9.29.

Per montaggio verticale.

Stemma di conformità (sigla Ü) secondo

regolamento edilizio.

Campo d'impiego:

impianti a gasolio sec. DIN 4755,

per gasolio di riscaldamento sec. DIN 51603-1.

Con contrassegno A anche per gasolio

contenente "componenti alternative" ad es. olii

bio fino al 20% sec. DIN SPEC51603-6.

Smontando la sfera di ritegno utilizzabile

anche per tubazioni di aspirazioni

autosorveglianti.

Le filettature G possono essere dotate di

raccordi di serraggio in ottone da 6,8,10, o 12

mm (non chiuso, i set di collegamento sono da

ordinare separatamente a pag. 9.41)

Per impianti a gasolio sec. DIN 4755 con tubo

in rame sono da utilizzare le bussole di

rinforzo, pag. 9.45

Esempi di applicazione a pag. 9.29

Le valvole sono anche resistenti agli "oli bio-

carburanti".

Per evitare la corrosione da contatto le molle

distanziali sono in acciaio per molle.

Esempi di applicazione a pag. 9.29.

DN 10

DN 15

DN 20

DN 25

G

G 1⁄2

G 3⁄4

G 1

(25) 203 00 03

(25) 203 00 04

(10) 203 00 06

(10) 203 00 08

(25) 203 11 03

(25) 203 11 04

Valvole di ritegno a sfera

con sfera in inox

DN 10

DN 15

G

G 1⁄2

Valvole di ritegno a sfera (valvole di ritegno)

con intercettazione manuale,

attacchi filettatura femmina G

G

(10) 203 30 53

10/12 mm

(10) 203 31 51

Corda

per l'azionamento a distanza delle valvole a chiusura rapida

con viti, tasselli e piombo

10 m

205 20 80
