2014
9.09

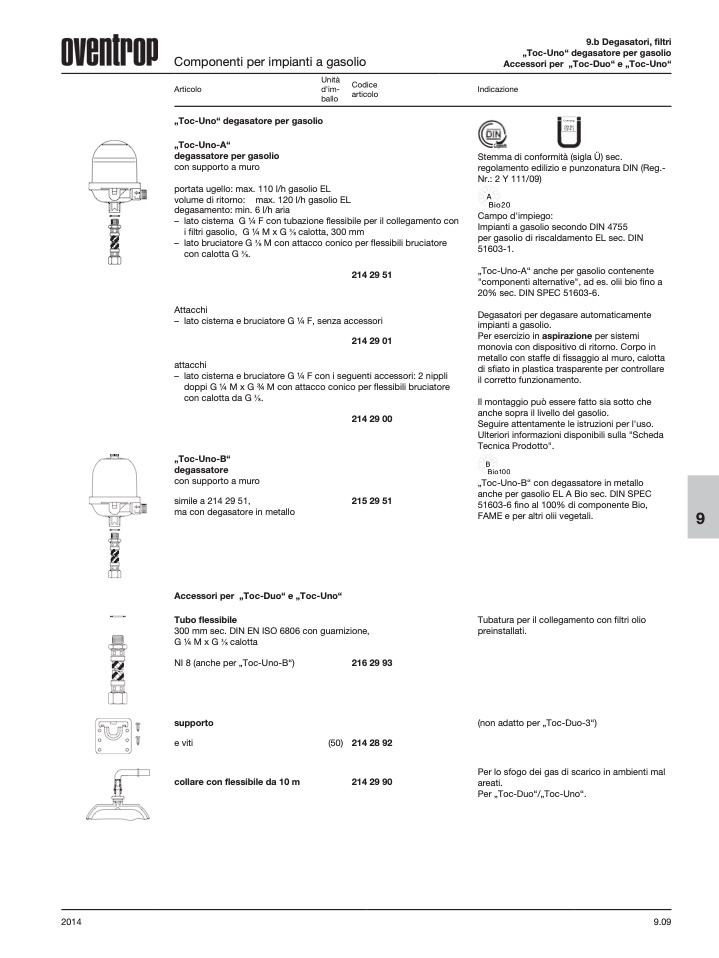

Componenti per impianti a gasolio
Unità
Codice
Articolo
d'im-
articolo
ballo
„Toc-Uno“ degasatore per gasolio
„Toc-Uno-A“
degassatore per gasolio
con supporto a muro
portata ugello: max. 110 l/h gasolio EL
volume di ritorno: max. 120 l/h gasolio EL
degasamento: min. 6 l/h aria
– lato cisterna G 1⁄4 F con tubazione flessibile per il collegamento con
i filtri gasolio, G 1⁄4 M x G calotta, 300 mm
– lato bruciatore G M con attacco conico per flessibili bruciatore
con calotta G .
214 29 51
Attacchi
– lato cisterna e bruciatore G 1⁄4 F, senza accessori
214 29 01
attacchi
– lato cisterna e bruciatore G 1⁄4 F con i seguenti accessori: 2 nippli
doppi G 1⁄4 M x G 3⁄4 M con attacco conico per flessibili bruciatore
con calotta da G .
9.b Degasatori, filtri
„Toc-Uno“ degasatore per gasolio
Accessori per „Toc-Duo“ e „Toc-Uno“
„Toc-Uno-B“
degassatore
con supporto a muro
simile a 214 29 51,
ma con degasatore in metallo
214 29 00
215 29 51
Stemma di conformità (sigla Ü) sec.
regolamento edilizio e punzonatura DIN (Reg.-
Nr.: 2 Y 111/09)
Campo d'impiego:
Impianti a gasolio secondo DIN 4755
per gasolio di riscaldamento EL sec. DIN
51603-1.
„Toc-Uno-A“ anche per gasolio contenente
"componenti alternative", ad es. olii bio fino a
20% sec. DIN SPEC 51603-6.
Degasatori per degasare automaticamente
impianti a gasolio.
Per esercizio in aspirazione per sistemi
monovia con dispositivo di ritorno. Corpo in
metallo con staffe di fissaggio al muro, calotta
di sfiato in plastica trasparente per controllare
il corretto funzionamento.
Il montaggio può essere fatto sia sotto che
anche sopra il livello del gasolio.
Seguire attentamente le istruzioni per l'uso.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
„Toc-Uno-B“ con degassatore in metallo
anche per gasolio EL A Bio sec. DIN SPEC
51603-6 fino al 100% di componente Bio,
FAME e per altri olii vegetali.
Tubatura per il collegamento con filtri olio
preinstallati.
(non adatto per „Toc-Duo-3“)
Per lo sfogo dei gas di scarico in ambienti mal
areati.
Per „Toc-Duo“/„Toc-Uno“.
Accessori per „Toc-Duo“ e „Toc-Uno“
Tubo flessibile
300 mm sec. DIN EN ISO 6806 con guarnizione,
G 1⁄4 M x G calotta
NI 8 (anche per „Toc-Uno-B“)
supporto
e viti
collare con flessibile da 10 m
(50)
216 29 93
214 28 92
214 29 90
Indicazione
Oventrop
DINEN
12514- 2
9
