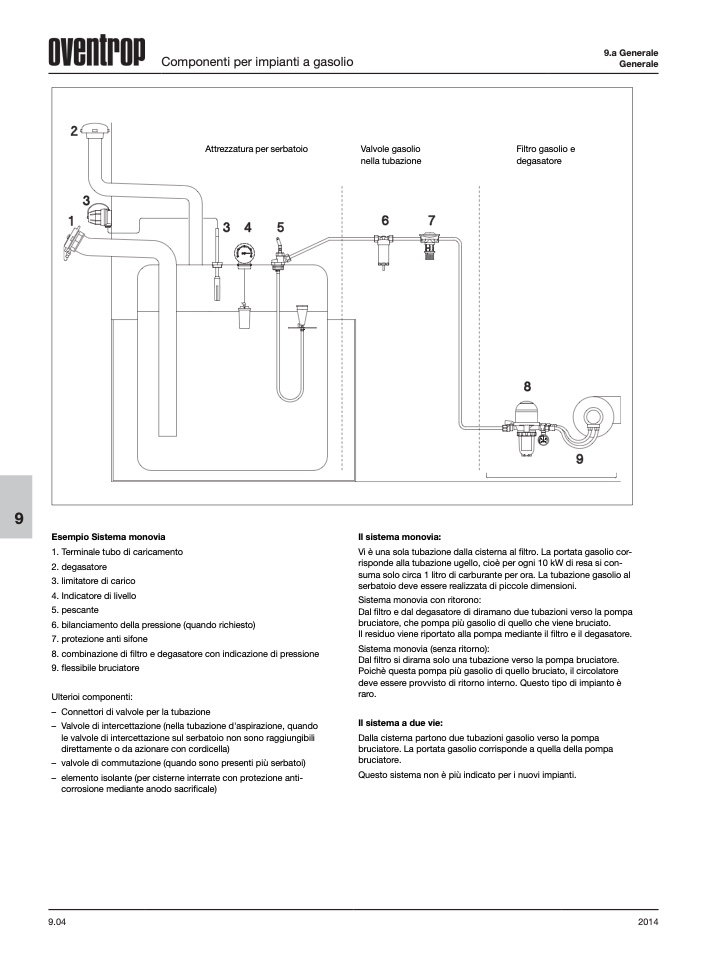

Esempio Sistema monovia

1. Terminale tubo di caricamento

2. degasatore

3. limitatore di carico

4. Indicatore di livello

Il sistema monovia:

Componenti per impianti a gasolio

9.a Generale

Generale

5. pescante

6. bilanciamento della pressione (quando richiesto)

7. protezione anti sifone

8. combinazione di filtro e degasatore con indicazione di pressione

9. flessibile bruciatore

Ulterioi componenti:

– Connettori di valvole per la tubazione

– Valvole di intercettazione (nella tubazione d'aspirazione, quando

le valvole di intercettazione sul serbatoio non sono raggiungibili

direttamente o da azionare con cordicella)

– valvole di commutazione (quando sono presenti più serbatoi)

– elemento isolante (per cisterne interrate con protezione anti-

corrosione mediante anodo sacrificale)

Vi è una sola tubazione dalla cisterna al filtro. La portata gasolio cor-

risponde alla tubazione ugello, cioè per ogni 10 kW di resa si con-

suma solo circa 1 litro di carburante per ora. La tubazione gasolio al

serbatoio deve essere realizzata di piccole dimensioni.

Sistema monovia con ritorono:

Dal filtro e dal degasatore di diramano due tubazioni verso la pompa

bruciatore, che pompa più gasolio di quello che viene bruciato.

Il residuo viene riportato alla pompa mediante il filtro e il degasatore.

Sistema monovia (senza ritorno):

Dal filtro si dirama solo una tubazione verso la pompa bruciatore.

Poichè questa pompa più gasolio di quello bruciato, il circolatore

deve essere provvisto di ritorno interno. Questo tipo di impianto è

raro.

Il sistema a due vie:

Dalla cisterna partono due tubazioni gasolio verso la pompa

bruciatore. La portata gasolio corrisponde a quella della pompa

bruciatore.

Questo sistema non è più indicato per i nuovi impianti.

9.04

2014

Attrezzatura per serbatoio

Valvole gasolio

nella tubazione

Filtro gasolio e

degasatore
