8

Mandata a t

circolatore HK 2

Miscelatore HK

aperto

Miscelatore HK

cHiuso

Mandata a t

circolatore HK 4

Miscelatore HK

aperto

Miscelatore HK

cHiuso

8.42

2014

Controllo e regolazione

centralizzata nei sistemi domotici

8.h „DynaTemp CS-BS“

Collegamento in rete dei gruppi per generatore di calore/caldaia e

solare termico

Articolo

„Regtronic EM-B“ modulo di espansione

per il collegamento al regolatore radiatore

„Regtronic RH-B“

Codice

articolo

115 20 98

Indicazione

“regtronic rH-B”

espansione

s-Bus

circolatore

HK 3

espansione

sonda esterna

alimentazione calore

circolatore

HK 1

caldaia

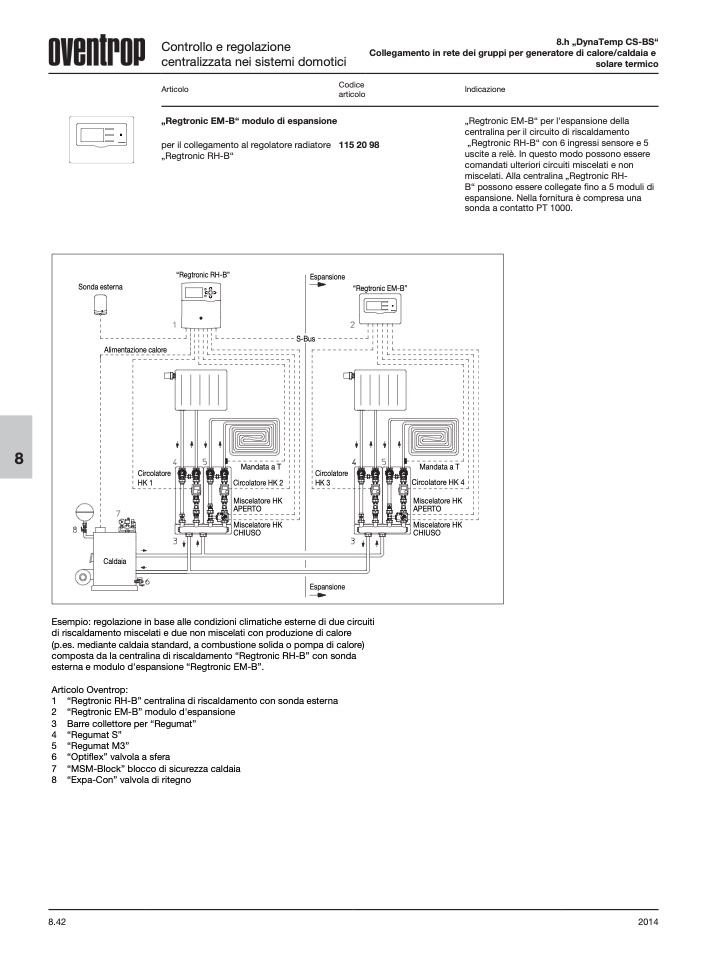

esempio: regolazione in base alle condizioni climatiche esterne di due circuiti

di riscaldamento miscelati e due non miscelati con produzione di calore

(p.es. mediante caldaia standard, a combustione solida o pompa di calore)

composta da la centralina di riscaldamento “regtronic rH-B” con sonda

esterna e modulo d'espansione “regtronic eM-B”.

articolo oventrop:

1 “regtronic rH-B” centralina di riscaldamento con sonda esterna

2 “regtronic eM-B” modulo d'espansione

3 Barre collettore per “regumat”

4 “regumat s”

5 “regumat M3”

6 “optiflex” valvola a sfera

7 “MsM-Block” blocco di sicurezza caldaia

8 “expa-con” valvola di ritegno

“regtronic eM-B”

„Regtronic EM-B“ per l'espansione della

centralina per il circuito di riscaldamento

„Regtronic RH-B“ con 6 ingressi sensore e 5

uscite a relè. In questo modo possono essere

comandati ulteriori circuiti miscelati e non

miscelati. Alla centralina „Regtronic RH-

B“ possono essere collegate fino a 5 moduli di

espansione. Nella fornitura è compresa una

sonda a contatto PT 1000.
