8
Circuito di
mandata
riscaldamento
Circuito di
ritorno
riscaldamento
Generatore
di calore
Generatore
di calore
Circuito di mandata
riscaldamento
Circuito di
ritorno
riscaldamento
Generatore
di calore
Controllo e regolazione
centralizzata nei sistemi domotici
8.h „DynaTemp CS-BS“
Collegamento in rete dei gruppi per generatore di calore/caldaia e
1 “Regusol EL 130” con centralina “Regtronic BS/2-B”
2 “Regusol ELH-130” con centralina “Regtronic RC-B”
3 “Regusol X” con centralina “Regtronic RX-B”
4 “Regumaq” con centralina “Regtronic RQ-B”
5 “Regumat M3”, ulteriori gruppi per il collegamento circuito di
riscaldamento/generatore di calore si veda gamma prodotti 6
6 “Regtronic RH-B” centralina circuito di riscaldamento
* Possibile integrazione in un sistema di gestione degli edifici di altri fornitori (p.es ....)
tramite interfaccia standardizzata BACnet IP.
7
8
9
10
11
12
13
Data base “CS-BS”
Router/Switch presente sul mercato (p.es. FritzBox)
Apparecchi mobile (iPhone, iPod touch, iPad, BlackBerry)
serbatoio acqua sanitaria bivalente “Hydrocor-WB”
Serbatoio puffer “Hydrocor HP”
“Regucor WHS” con centralina “Regtronic RS-B”
“OKF” collettore piano o “OKP” collettore tubolare
8.40
2014
Serbatoio
acqua sanitaria
Tubazione di
comando caldaia
Serbatoio
puffer
Acqua fredda
Acqua calda
Serbatoio acqua sanitaria
Ricircolo
Acqua fredda
Serbatoio puffer
Ammodernamento in corso
Esempio 2: integrazione di
un impianto solare per
acqua sanitaria e supporto
al riscaldamento
Acqua fredda
Regucor WHS
Ammodernamento in corso
Esempio 3: integrazione del
“Regucor WHS” della
centralina di accumulo di
energia nell'edilizia
Ammodernamento in corso
Esempio 1: Integrazione di un
impianto solare per il riscalda-
mento di acqua sanitaria
Serbatoio
puffer
solare termico

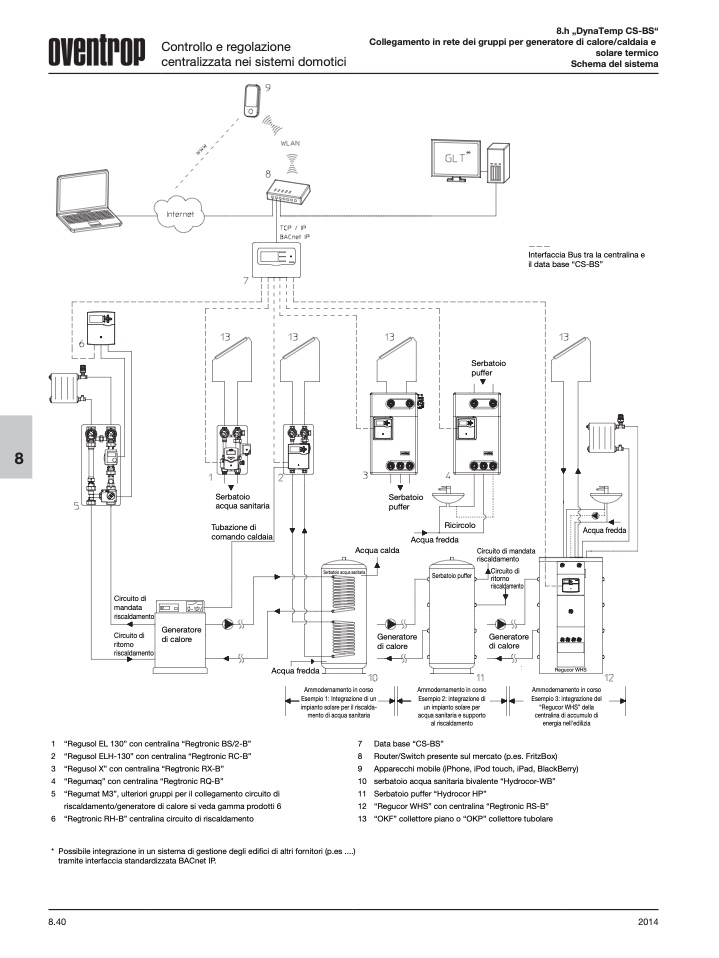

Schema del sistema
Interfaccia Bus tra la centralina e
il data base “CS-BS”
