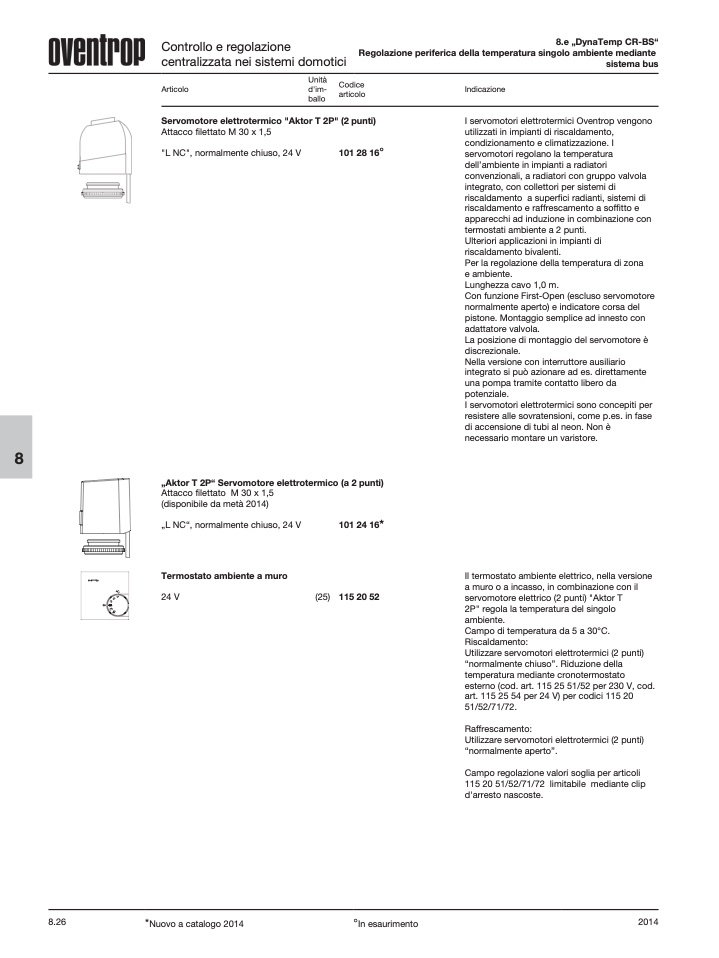

8
Controllo e regolazione
centralizzata nei sistemi domotici
8.e „DynaTemp CR-BS“
Regolazione periferica della temperatura singolo ambiente mediante
sistema bus
Unità
Codice
Articolo
d'im-
articolo
ballo
Servomotore elettrotermico "Aktor T 2P" (2 punti)
Indicazione
Attacco filettato M 30 x 1,5
"L NC", normalmente chiuso, 24 V
101 28 16°
I servomotori elettrotermici Oventrop vengono
utilizzati in impianti di riscaldamento,
condizionamento e climatizzazione. I
servomotori regolano la temperatura
dell’ambiente in impianti a radiatori
convenzionali, a radiatori con gruppo valvola
integrato, con collettori per sistemi di
riscaldamento a superfici radianti, sistemi di
riscaldamento e raffrescamento a soffitto e
apparecchi ad induzione in combinazione con
termostati ambiente a 2 punti.
Ulteriori applicazioni in impianti di
riscaldamento bivalenti.
Per la regolazione della temperatura di zona
e ambiente.
Lunghezza cavo 1,0 m.
Con funzione First-Open (escluso servomotore
normalmente aperto) e indicatore corsa del
pistone. Montaggio semplice ad innesto con
adattatore valvola.
La posizione di montaggio del servomotore è
discrezionale.
Nella versione con interruttore ausiliario
integrato si può azionare ad es. direttamente
una pompa tramite contatto libero da
potenziale.
I servomotori elettrotermici sono concepiti per
resistere alle sovratensioni, come p.es. in fase
di accensione di tubi al neon. Non è
necessario montare un varistore.
Il termostato ambiente elettrico, nella versione
a muro o a incasso, in combinazione con il
servomotore elettrico (2 punti) "Aktor T
2P" regola la temperatura del singolo
ambiente.
Campo di temperatura da 5 a 30°C.
Riscaldamento:
Utilizzare servomotori elettrotermici (2 punti)
“normalmente chiuso”. Riduzione della
temperatura mediante cronotermostato
esterno (cod. art. 115 25 51/52 per 230 V, cod.
art. 115 25 54 per 24 V) per codici 115 20
51/52/71/72.
Raffrescamento:
Utilizzare servomotori elettrotermici (2 punti)
“normalmente aperto”.
Campo regolazione valori soglia per articoli
115 20 51/52/71/72 limitabile mediante clip
d'arresto nascoste.
„Aktor T 2P“ Servomotore elettrotermico (a 2 punti)
Attacco filettato M 30 x 1,5
(disponibile da metà 2014)
„L NC“, normalmente chiuso, 24 V
Termostato ambiente a muro
24 V
101 24 16*
(25) 115 20 52
8.26
*Nuovo a catalogo 2014
°In esaurimento
