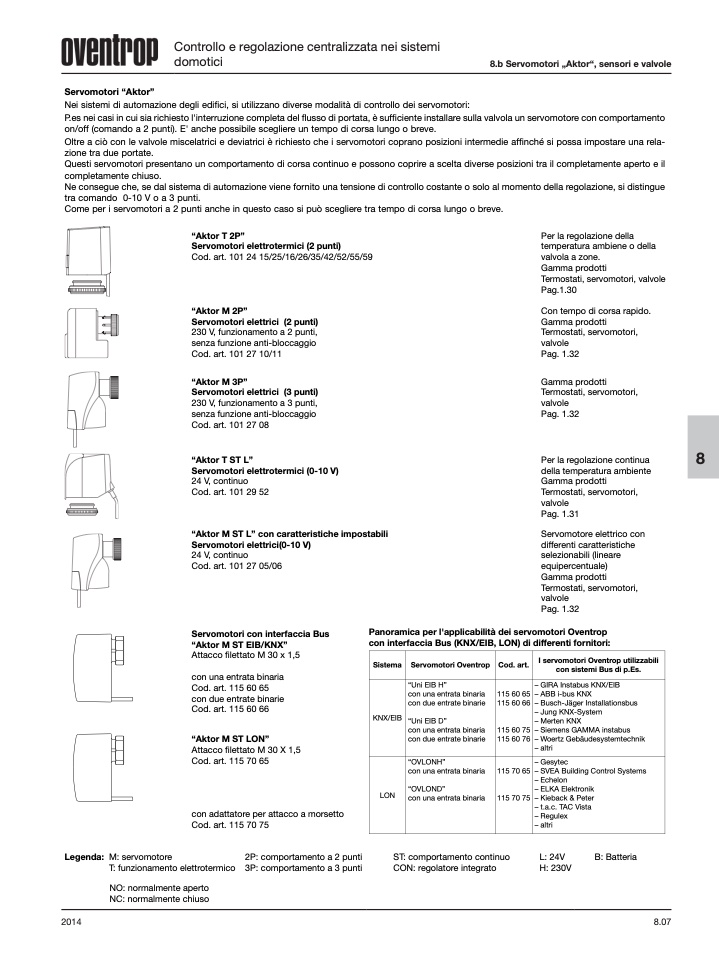

Controllo e regolazione centralizzata nei sistemi
domotici
8.b Servomotori „Aktor“, sensori e valvole
Servomotori “Aktor”
Nei sistemi di automazione degli edi
fici, si utilizzano diverse modalità di controllo dei servomotori:
P.es nei casi in cui sia richiesto l'interruzione completa del flusso di portata, è sufficiente installare sulla valvola un servomotore con comportamento
on/off (comando a 2 punti). E' anche possibile scegliere un tempo di corsa lungo o breve.
Oltre a ciò con le valvole miscelatrici e deviatrici è richiesto che i servomotori coprano posizioni intermedie affinché si possa impostare una rela-
zione tra due portate.
Questi servomotori presentano un comportamento di corsa continuo e possono coprire a scelta diverse posizioni tra il completamente aperto e il
completamente chiuso.
Ne consegue che, se dal sistema di automazione viene fornito una tensione di controllo costante o solo al momento della regolazione, si distingue
tra comando 0-10 V o a 3 punti.
Come per i servomotori a 2 punti anche in questo caso si può scegliere tra tempo di corsa lungo o breve.
“Aktor T 2P”
Servomotori elettrotermici (2 punti)
Cod. art. 101 24 15/25/16/26/35/42/52/55/59
“Aktor M 2P”
Servomotori elettrici (2 punti)
230 V, funzionamento a 2 punti,
senza funzione anti-bloccaggio
Cod. art. 101 27 10/11
“Aktor M 3P”
Servomotori elettrici (3 punti)
230 V, funzionamento a 3 punti,
senza funzione anti-bloccaggio
Cod. art. 101 27 08
“Aktor T ST L”
Servomotori elettrotermici (0-10 V)
24 V, continuo
Cod. art. 101 29 52
“Aktor M ST L” con caratteristiche impostabili
Servomotori elettrici(0-10 V)
24 V, continuo
Cod. art. 101 27 05/06
Per la regolazione della
temperatura ambiene o della
valvola a zone.
Gamma prodotti
Termostati, servomotori, valvole
Pag.1.30
Con tempo di corsa rapido.
Gamma prodotti
Termostati, servomotori,
valvole
Pag. 1.32
Gamma prodotti
Termostati, servomotori,
valvole
Pag. 1.32
Per la regolazione continua
della temperatura ambiente
Gamma prodotti
Termostati, servomotori,
valvole
Pag. 1.31
Servomotore elettrico con
differenti caratteristiche
selezionabili (lineare
equipercentuale)
Gamma prodotti
Termostati, servomotori,
valvole
Pag. 1.32
Panoramica per l'applicabilità dei servomotori Oventrop
con interfaccia Bus (KNX/EIB, LON) di differenti fornitori:
Servomotori con interfaccia Bus
“Aktor M ST EIB/KNX”
Attacco filettato M 30 x 1,5
con una entrata binaria
Cod. art. 115 60 65
con due entrate binarie
Cod. art. 115 60 66
“Aktor M ST LON”
Attacco filettato M 30 X 1,5
Cod. art. 115 70 65
con adattatore per attacco a morsetto
Cod. art. 115 70 75
Sistema
Servomotori Oventrop
Cod. art.
I servomotori Oventrop utilizzabili
con sistemi Bus di p.Es.
KNX/EIB
“Uni EIB H”
con una entrata binaria
con due entrate binarie
“Uni EIB D”
con una entrata binaria
con due entrate binarie
115 60 65
115 60 66
115 60 75
115 60 76
– GIRA Instabus KNX/EIB
– ABB i-bus KNX
– Busch-Jäger Installationsbus
– Jung KNX-System
– Merten KNX
– Siemens GAMMA instabus
– Woertz Gebäudesystemtechnik
– altri
LON
“OVLONH”
con una entrata binaria
“OVLOND”
con una entrata binaria
115 70 65
115 70 75
– Gesytec
– SVEA Building Control Systems
– Echelon
– ELKA Elektronik
– Kieback & Peter
– t.a.c. TAC Vista
– Regulex
– altri
Legenda: M: servomotore
T: funzionamento elettrotermico
NO: normalmente aperto
NC: normalmente chiuso
2P: comportamento a 2 punti
3P: comportamento a 3 punti
ST: comportamento continuo
CON: regolatore integrato
L: 24V
H: 230V
B: Batteria
2014
8.07
8
