8
Raffrescamento
ambiente
Igienizzazione
acqua sanitaria
Controllo e regolazione centralizzata nei sistemi domotici
8.a Panoramica sistema
Introduzione
I sistemi per l'automazione nell'edilizia stan-
no acquistando una rilevanza sempre mag-
giore, sia negli edifici di nuova costruzione
sia in quelli in fase di riqualificazione. L'au-
tomazione nell'edilizia con i suoi dispositivi
di monitoraggio, controllo, regolazione e
ottimizzazione costituisce un presupposto
essenziale per una gestione degli edifici
confortevole, a risparmio energetico e
attenta ai costi.
Tali dispositivi realizzano questo presuppos-
to solo quando i componenti e le valvole
che li compongono sono perfettamente
abbinati fra di loro e soddisfano le esigenze
di trasmissione del calore.
�
(Oventrop, Honeywell,
Kieback & Peter,
Sauter, Siemens e altri)
Comandare, osservare, registrare,
archiviare, analizzare, inoltrare)
Interface
Ethernet, BACnet, LON, TCP/IP
Livello automazione
Comandare, regolare, controllare
Interfaccia
KNX/EIB, LON / 2 pinti, 3 punti, continuo
Livello ambiente
Impostare, azionare, misurare
Riscaldamento
Idraulica
ambiente

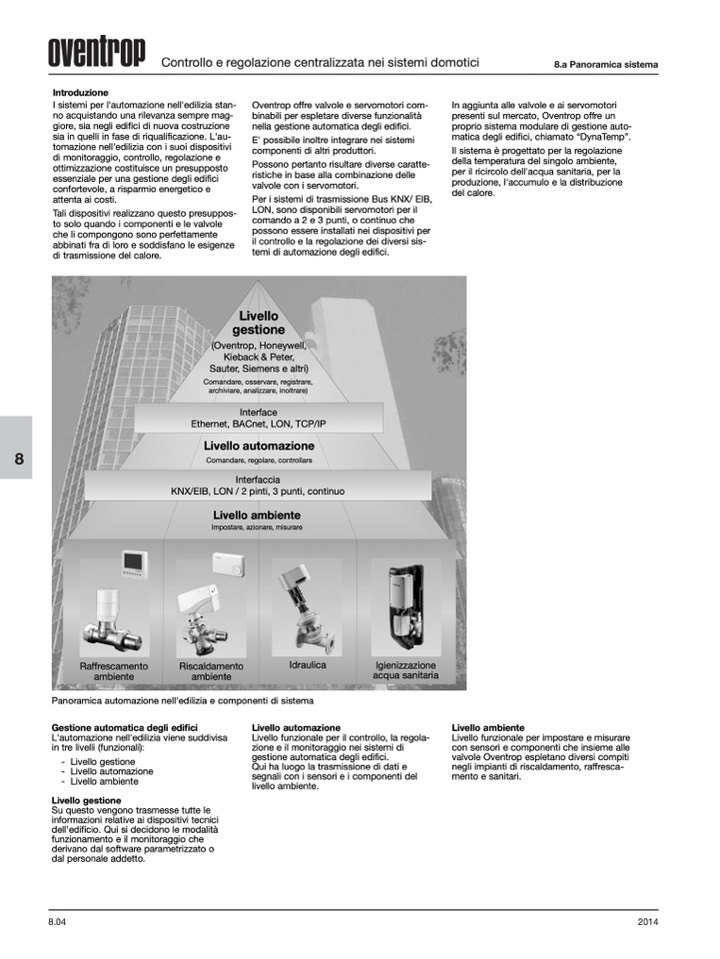

Panoramica automazione nell'edilizia e componenti di sistema
Gestione automatica degli edifici
L'automazione nell'edilizia viene suddivisa
in tre livelli (funzionali):
- Livello gestione
- Livello automazione
- Livello ambiente
Livello gestione
Su questo vengono trasmesse tutte le
informazioni relative ai dispositivi tecnici
dell'edificio. Qui si decidono le modalità
funzionamento e il monitoraggio che
derivano dal software parametrizzato o
dal personale addetto.
Livello automazione
Livello ambiente
Livello funzionale per impostare e misurare
con sensori e componenti che insieme alle
valvole Oventrop espletano diversi compiti
negli impianti di riscaldamento, raffresca-
mento e sanitari.
8.04
2014
Oventrop offre valvole e servomotori com-
binabili per espletare diverse funzionalità
nella gestione automatica degli edifici.
E' possibile inoltre integrare nei sistemi
componenti di altri produttori.
Possono pertanto risultare diverse caratte-
ristiche in base alla combinazione delle
valvole con i servomotori.
Per i sistemi di trasmissione Bus KNX/ EIB,
LON, sono disponibili servomotori per il
comando a 2 e 3 punti, o continuo che
possono essere installati nei dispositivi per
il controllo e la regolazione dei diversi sis-
temi di automazione degli edifici.
In aggiunta alle valvole e ai servomotori
presenti sul mercato, Oventrop offre un
proprio sistema modulare di gestione auto-
matica degli edifici, chiamato “DynaTemp”.
Il sistema è progettato per la regolazione
della temperatura del singolo ambiente,
per il ricircolo dell'acqua sanitaria, per la
produzione, l'accumulo e la distribuzione
del calore.
Livello funzionale per il controllo, la regola-
zione e il monitoraggio nei sistemi di
gestione automatica degli edifici.
Qui ha luogo la trasmissione di dati e
segnali con i sensori e i componenti del
livello ambiente.
