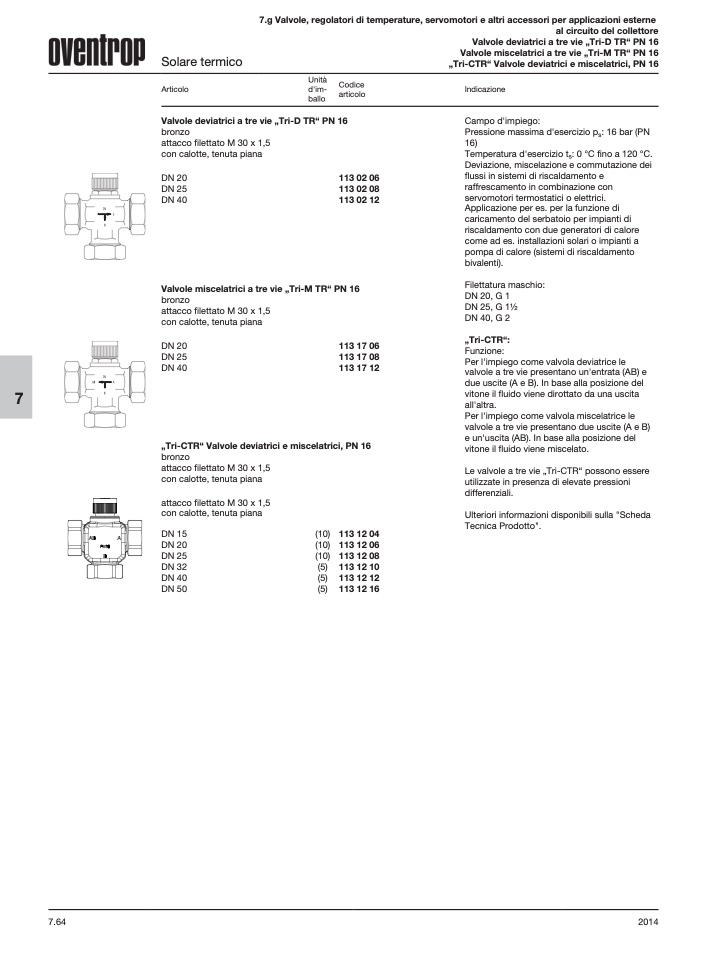

Solare termico
Articolo
7.g Valvole, regolatori di temperature, servomotori e altri accessori per applicazioni esterne
al circuito del collettore
Valvole deviatrici a tre vie „Tri-D TR“ PN 16
Valvole miscelatrici a tre vie „Tri-M TR“ PN 16
„Tri-CTR“ Valvole deviatrici e miscelatrici, PN 16
Valvole deviatrici a tre vie „Tri-D TR“ PN 16
bronzo
attacco filettato M 30 x 1,5
con calotte, tenuta piana
DN 20
DN 25
DN 40
113 02 06
113 02 08
113 02 12
Valvole miscelatrici a tre vie „Tri-M TR“ PN 16
bronzo
attacco filettato M 30 x 1,5
con calotte, tenuta piana
DN 20
DN 25
DN 40
113 17 06
113 17 08
113 17 12
„Tri-CTR“ Valvole deviatrici e miscelatrici, PN 16
bronzo
attacco filettato M 30 x 1,5
con calotte, tenuta piana
attacco filettato M 30 x 1,5
con calotte, tenuta piana
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
(10)
(10)
(10)
(5)
(5)
(5)
113 12 04
113 12 06
113 12 08
113 12 10
113 12 12
113 12 16
Unità
d'im-
ballo
Codice
articolo
Indicazione
Campo d'impiego:
Pressione massima d'esercizio p
s
: 16 bar (PN
16)
Temperatura d'esercizio t
s
: 0 °C fino a 120 °C.
Deviazione, miscelazione e commutazione dei
flussi in sistemi di riscaldamento e
raffrescamento in combinazione con
servomotori termostatici o elettrici.
Applicazione per es. per la funzione di
caricamento del serbatoio per impianti di
riscaldamento con due generatori di calore
come ad es. installazioni solari o impianti a
pompa di calore (sistemi di riscaldamento
bivalenti).
Filettatura maschio:
DN 20, G 1
DN 25, G 11⁄2
DN 40, G 2
„Tri-CTR“:
Funzione:
Per l'impiego come valvola deviatrice le
valvole a tre vie presentano un'entrata (AB) e
due uscite (A e B). In base alla posizione del
vitone il fluido viene dirottato da una uscita
all'altra.
Per l'impiego come valvola miscelatrice le
valvole a tre vie presentano due uscite (A e B)
e un'uscita (AB). In base alla posizione del
vitone il fluido viene miscelato.
Le valvole a tre vie „Tri-CTR“ possono essere
utilizzate in presenza di elevate pressioni
differenziali.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
