7
"OKP" Set tubo corrugato in acciaio inox 1 m
Set = 2 pezzi
DN 16
terminale in acciaio da 22 mm su un lato
calotta G 3⁄4 tenuta piana, su altro lato
DN 20
terminale in acciaio inox da 22 mm su un lato
calotta G 1 tenuta piana su altro lato
"OKPA" Set per raccordi 100 mm
Set = 2 pezzi
DN 20
terminale in acciaio inox da 22 mm su ambo i lati
7.60
2014
Solare termico
Articolo
Codice
articolo

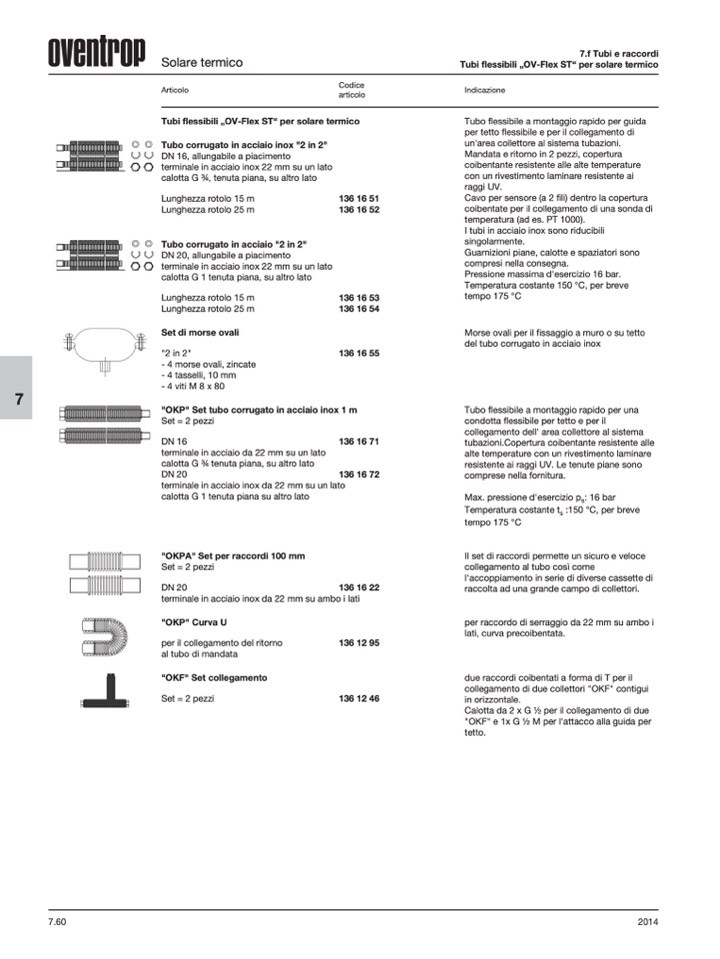

Tubi flessibili „OV-Flex ST“ per solare termico
7.f Tubi e raccordi
Tubi flessibili „OV-Flex ST“ per solare termico
Indicazione
Tubo flessibile a montaggio rapido per guida
per tetto flessibile e per il collegamento di
un'area collettore al sistema tubazioni.
Mandata e ritorno in 2 pezzi, copertura
coibentante resistente alle alte temperature
con un rivestimento laminare resistente ai
raggi UV.
Cavo per sensore (a 2 fili) dentro la copertura
coibentate per il collegamento di una sonda di
temperatura (ad es. PT 1000).
I tubi in acciaio inox sono riducibili
singolarmente.
Guarnizioni piane, calotte e spaziatori sono
compresi nella consegna.
Pressione massima d'esercizio 16 bar.
Temperatura costante 150 °C, per breve
tempo 175 °C
Morse ovali per il fissaggio a muro o su tetto
del tubo corrugato in acciaio inox
Tubo flessibile a montaggio rapido per una
condotta flessibile per tetto e per il
collegamento dell' area collettore al sistema
tubazioni.Copertura coibentante resistente alle
alte temperature con un rivestimento laminare
resistente ai raggi UV. Le tenute piane sono
comprese nella fornitura.
Max. pressione d'esercizio p
s
: 16 bar
Temperatura costante t
s
:150 °C, per breve
tempo 175 °C
Il set di raccordi permette un sicuro e veloce
collegamento al tubo così come
l'accoppiamento in serie di diverse cassette di
raccolta ad una grande campo di collettori.
per raccordo di serraggio da 22 mm su ambo i
lati, curva precoibentata.
due raccordi coibentati a forma di T per il
collegamento di due collettori "OKF" contigui
in orizzontale.
Calotta da 2 x G 1⁄2 per il collegamento di due
"OKF" e 1x G 1⁄2 M per l'attacco alla guida per
tetto.
Tubo corrugato in acciaio inox "2 in 2"
DN 16, allungabile a piacimento
terminale in acciaio inox 22 mm su un lato
calotta G 3⁄4, tenuta piana, su altro lato
Lunghezza rotolo 15 m
Lunghezza rotolo 25 m
Tubo corrugato in acciaio "2 in 2"
DN 20, allungabile a piacimento
terminale in acciaio inox 22 mm su un lato
calotta G 1 tenuta piana, su altro lato
Lunghezza rotolo 15 m
Lunghezza rotolo 25 m
Set di morse ovali
"2 in 2"
- 4 morse ovali, zincate
- 4 tasselli, 10 mm
- 4 viti M 8 x 80
136 16 51
136 16 52
136 16 53
136 16 54
136 16 55
"OKP" Curva U
per il collegamento del ritorno
al tubo di mandata
"OKF" Set collegamento
Set = 2 pezzi
136 12 95
136 12 46
136 16 71
136 16 72
136 16 22
