Solare termico
Articolo
Codice
articolo

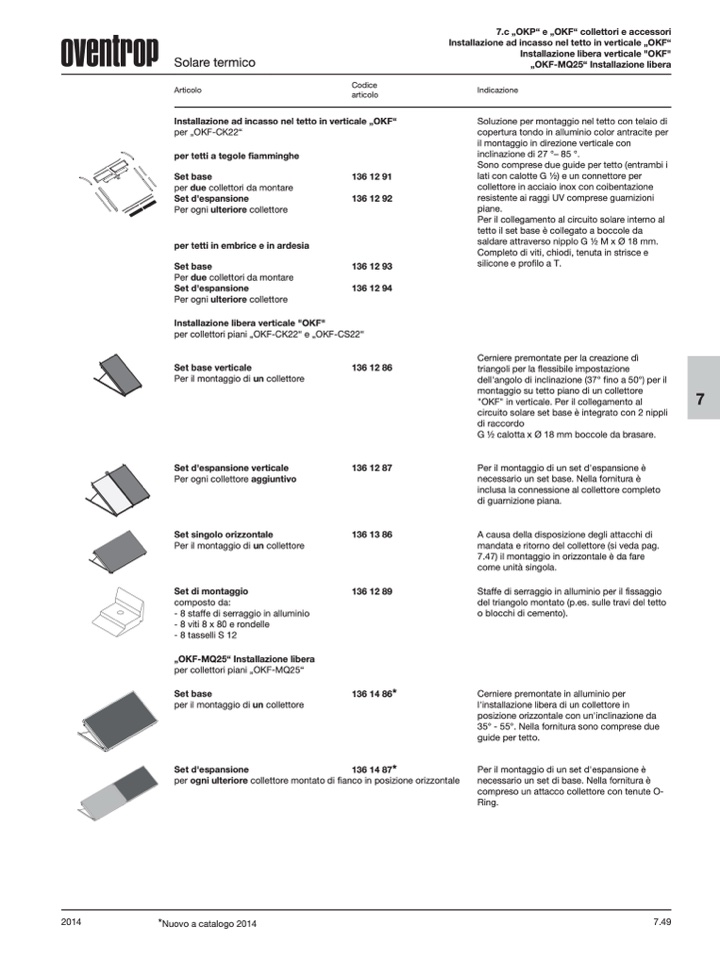

7.c „OKP“ e „OKF“ collettori e accessori
Installazione ad incasso nel tetto in verticale „OKF“
Installazione libera verticale "OKF"
„OKF-MQ25“ Installazione libera
Indicazione
Soluzione per montaggio nel tetto con telaio di
copertura tondo in alluminio color antracite per
il montaggio in direzione verticale con
inclinazione di 27 °– 85 °.
Sono comprese due guide per tetto (entrambi i
lati con calotte G 1⁄2) e un connettore per
collettore in acciaio inox con coibentazione
resistente ai raggi UV comprese guarnizioni
piane.
Per il collegamento al circuito solare interno al
tetto il set base è collegato a boccole da
saldare attraverso nipplo G 1⁄2 M x Ø 18 mm.
Completo di viti, chiodi, tenuta in strisce e
silicone e profilo a T.
Cerniere premontate per la creazione dì
triangoli per la flessibile impostazione
dell'angolo di inclinazione (37° fino a 50°) per il
montaggio su tetto piano di un collettore
"OKF" in verticale. Per il collegamento al
7
circuito solare set base è integrato con 2 nippli
di raccordo
G 1⁄2 calotta x Ø 18 mm boccole da brasare.
Per il montaggio di un set d'espansione è
necessario un set base. Nella fornitura è
inclusa la connessione al collettore completo
di guarnizione piana.
A causa della disposizione degli attacchi di
mandata e ritorno del collettore (si veda pag.
7.47) il montaggio in orizzontale è da fare
come unità singola.
Staffe di serraggio in alluminio per il fissaggio
del triangolo montato (p.es. sulle travi del tetto
o blocchi di cemento).
Cerniere premontate in alluminio per
l'installazione libera di un collettore in
posizione orizzontale con un'inclinazione da
35° - 55°. Nella fornitura sono comprese due
guide per tetto.
Per il montaggio di un set d'espansione è
necessario un set di base. Nella fornitura è
compreso un attacco collettore con tenute O-
Ring.
Installazione ad incasso nel tetto in verticale „OKF“
per „OKF-CK22“
per tetti a tegole fiamminghe
Set base
per due collettori da montare
Set d'espansione
Per ogni ulteriore collettore
per tetti in embrice e in ardesia
Set base
Per due collettori da montare
Set d'espansione
Per ogni ulteriore collettore
Installazione libera verticale "OKF"
136 12 91
136 12 92
136 12 93
136 12 94
per collettori piani „OKF-CK22“ e „OKF-CS22“
Set base verticale
Per il montaggio di un collettore
Set d'espansione verticale
Per ogni collettore aggiuntivo
Set singolo orizzontale
Per il montaggio di un collettore
Set di montaggio
composto da:
- 8 staffe di serraggio in alluminio
- 8 viti 8 x 80 e rondelle
- 8 tasselli S 12
„OKF-MQ25“ Installazione libera
per collettori piani „OKF-MQ25“
Set base
per il montaggio di un collettore
136 12 86
136 12 87
136 13 86
136 12 89
136 14 86*
Set d'espansione
per ogni ulteriore collettore montato di fianco in posizione orizzontale
136 14 87*
