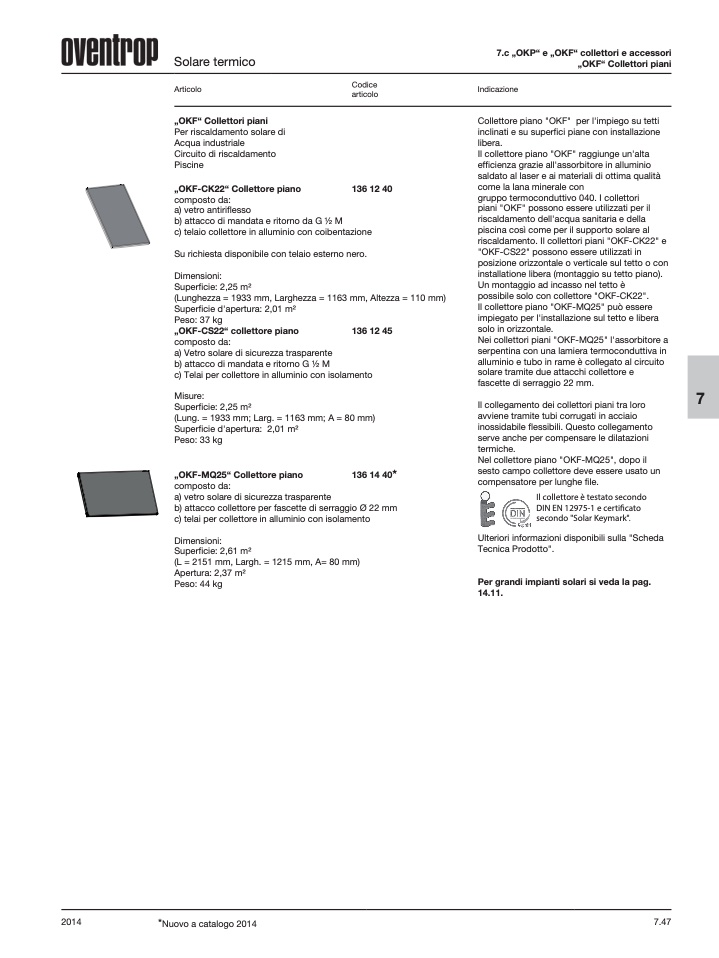

Solare termico
Articolo
„OKF“ Collettori piani
Per riscaldamento solare di
Acqua industriale
Circuito di riscaldamento
Piscine
„OKF-CK22“ Collettore piano
Codice
articolo
136 12 40
7.c „OKP“ e „OKF“ collettori e accessori
„OKF“ Collettori piani
Indicazione
Collettore piano "OKF" per l'impiego su tetti
inclinati e su superfici piane con installazione
libera.
Il collettore piano "OKF" raggiunge un'alta
efficienza grazie all'assorbitore in alluminio
saldato al laser e ai materiali di ottima qualità
come la lana minerale con
gruppo termoconduttivo 040. I collettori
piani "OKF" possono essere utilizzati per il
riscaldamento dell'acqua sanitaria e della
piscina così come per il supporto solare al
riscaldamento. Il collettori piani "OKF-CK22" e
"OKF-CS22" possono essere utilizzati in
posizione orizzontale o verticale sul tetto o con
installatione libera (montaggio su tetto piano).
Un montaggio ad incasso nel tetto è
possibile solo con collettore "OKF-CK22".
Il collettore piano "OKF-MQ25" può essere
impiegato per l'installazione sul tetto e libera
solo in orizzontale.
Nei collettori piani "OKF-MQ25" l'assorbitore a
serpentina con una lamiera termoconduttiva in
alluminio e tubo in rame è collegato al circuito
solare tramite due attacchi collettore e
fascette di serraggio 22 mm.
Il collegamento dei collettori piani tra loro
avviene tramite tubi corrugati in acciaio
inossidabile flessibili. Questo collegamento
serve anche per compensare le dilatazioni
termiche.
Nel collettore piano "OKF-MQ25", dopo il
sesto campo collettore deve essere usato un
compensatore per lunghe file.
Il collettore è testato secondo
DIN EN 12975-1 e certificato
secondo "Solar Keymark".
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Per grandi impianti solari si veda la pag.
14.11.
composto da:
a) vetro antiriflesso
b) attacco di mandata e ritorno da G 1⁄2 M
c) telaio collettore in alluminio con coibentazione
Su richiesta disponibile con telaio esterno nero.
Dimensioni:
Superficie: 2,25 m2
(Lunghezza = 1933 mm, Larghezza = 1163 mm, Altezza = 110 mm)
Superficie d'apertura: 2,01 m2
Peso: 37 kg
„OKF-CS22“ collettore piano
composto da:
a) Vetro solare di sicurezza trasparente
b) attacco di mandata e ritorno G 1⁄2 M
c) Telai per collettore in alluminio con isolamento
Misure:
Superficie: 2,25 m2
(Lung. = 1933 mm; Larg. = 1163 mm; A = 80 mm)
Superficie d'apertura: 2,01 m2
Peso: 33 kg
136 12 45
„OKF-MQ25“ Collettore piano
136 14 40*
composto da:
a) vetro solare di sicurezza trasparente
b) attacco collettore per fascette di serraggio Ø 22 mm
c) telai per collettore in alluminio con isolamento
Dimensioni:
Superficie: 2,61 m2
(L = 2151 mm, Largh. = 1215 mm, A= 80 mm)
Apertura: 2,37 m2
Peso: 44 kg
2014
*Nuovo a catalogo 2014
