7

Solare termico

Articolo

Codice

articolo

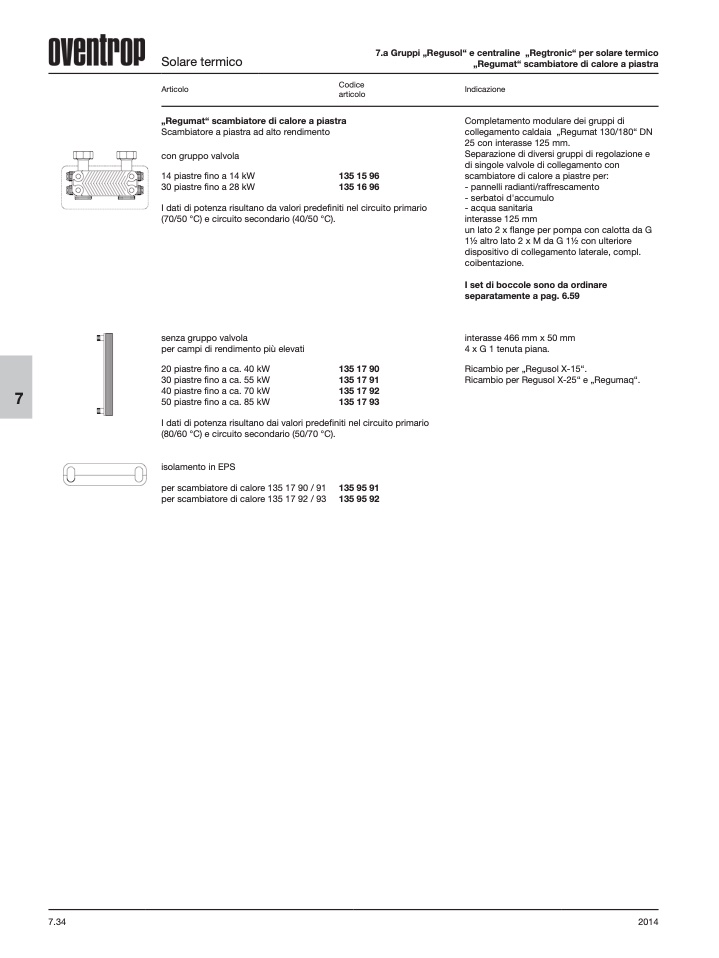

„Regumat“ scambiatore di calore a piastra

Scambiatore a piastra ad alto rendimento

con gruppo valvola

14 piastre fino a 14 kW

30 piastre fino a 28 kW

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

„Regumat“ scambiatore di calore a piastra

Indicazione

Completamento modulare dei gruppi di

collegamento caldaia „Regumat 130/180“ DN

25 con interasse 125 mm.

Separazione di diversi gruppi di regolazione e

di singole valvole di collegamento con

scambiatore di calore a piastre per:

- pannelli radianti/raffrescamento

- serbatoi d'accumulo

- acqua sanitaria

interasse 125 mm

un lato 2 x flange per pompa con calotta da G

11⁄2 altro lato 2 x M da G 11⁄2 con ulteriore

dispositivo di collegamento laterale, compl.

coibentazione.

I set di boccole sono da ordinare

separatamente a pag. 6.59

interasse 466 mm x 50 mm

4 x G 1 tenuta piana.

Ricambio per „Regusol X-15“.

Ricambio per Regusol X-25“ e „Regumaq“.

135 15 96

135 16 96

I dati di potenza risultano da valori predefiniti nel circuito primario

(70/50 °C) e circuito secondario (40/50 °C).

senza gruppo valvola

per campi di rendimento più elevati

20 piastre fino a ca. 40 kW

30 piastre fino a ca. 55 kW

40 piastre fino a ca. 70 kW

50 piastre fino a ca. 85 kW

135 17 90

135 17 91

135 17 92

135 17 93

I dati di potenza risultano dai valori predefiniti nel circuito primario

(80/60 °C) e circuito secondario (50/70 °C).

isolamento in EPS

per scambiatore di calore 135 17 90 / 91

per scambiatore di calore 135 17 92 / 93

135 95 91

135 95 92

7.34

2014
