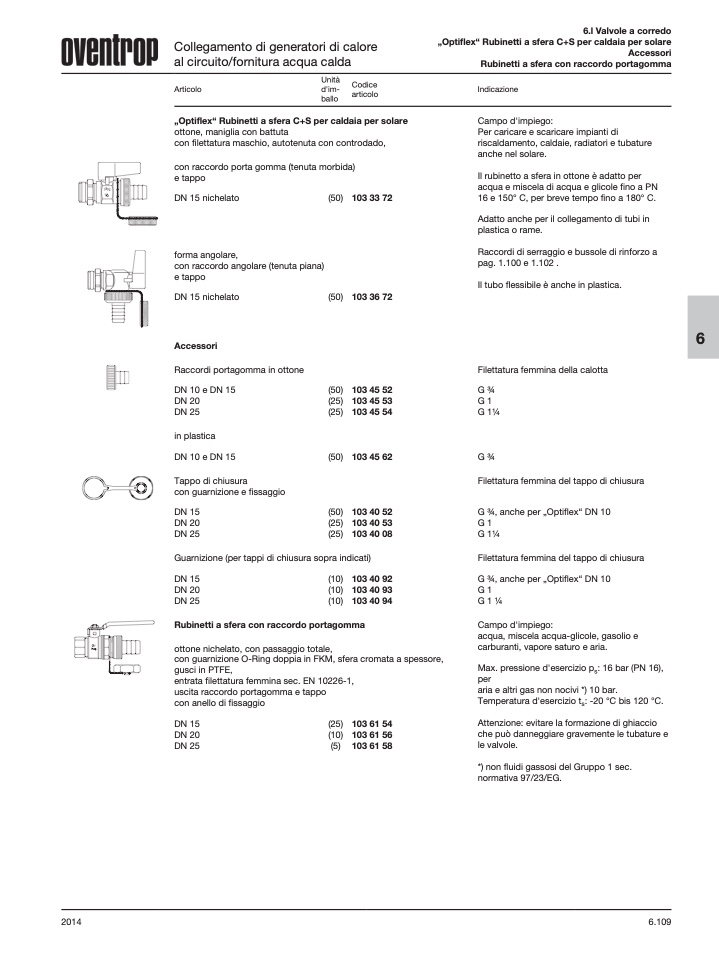

2014

6.109

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.l Valvole a corredo

„Optiflex“ Rubinetti a sfera C+S per caldaia per solare

Accessori

Rubinetti a sfera con raccordo portagomma

Indicazione

Campo d'impiego:

Per caricare e scaricare impianti di

riscaldamento, caldaie, radiatori e tubature

anche nel solare.

Il rubinetto a sfera in ottone è adatto per

acqua e miscela di acqua e glicole fino a PN

16 e 150° C, per breve tempo fino a 180° C.

Adatto anche per il collegamento di tubi in

plastica o rame.

Raccordi di serraggio e bussole di rinforzo a

pag. 1.100 e 1.102 .

Il tubo flessibile è anche in plastica.

Filettatura femmina della calotta

G3⁄4

G1

G 11⁄4

G3⁄4

Filettatura femmina del tappo di chiusura

G 3⁄4, anche per „Optiflex“ DN 10

G1

G 11⁄4

Filettatura femmina del tappo di chiusura

G 3⁄4, anche per „Optiflex“ DN 10

G1

G 11⁄4

Campo d'impiego:

acqua, miscela acqua-glicole, gasolio e

carburanti, vapore saturo e aria.

Max. pressione d'esercizio p

s

: 16 bar (PN 16),

per

aria e altri gas non nocivi *) 10 bar.

Temperatura d'esercizio t

s

: -20 °C bis 120 °C.

Attenzione: evitare la formazione di ghiaccio

che può danneggiare gravemente le tubature e

le valvole.

*) non fluidi gassosi del Gruppo 1 sec.

normativa 97/23/EG.

Unità

Articolo

d'im-

ballo

Codice

articolo

„Optiflex“ Rubinetti a sfera C+S per caldaia per solare

ottone, maniglia con battuta

con filettatura maschio, autotenuta con controdado,

con raccordo porta gomma (tenuta morbida)

e tappo

DN 15 nichelato

forma angolare,

con raccordo angolare (tenuta piana)

e tappo

DN 15 nichelato

Accessori

Raccordi portagomma in ottone

DN 10 e DN 15

DN 20

DN 25

in plastica

DN 10 e DN 15

Tappo di chiusura

con guarnizione e fissaggio

DN 15

DN 20

DN 25

(50) 103 33 72

(50) 103 36 72

(50) 103 45 52

(25) 103 45 53

(25) 103 45 54

(50) 103 45 62

(50) 103 40 52

(25) 103 40 53

(25) 103 40 08

6

Guarnizione (per tappi di chiusura sopra indicati)

DN 15

DN 20

DN 25

(10) 103 40 92

(10) 103 40 93

(10) 103 40 94

Rubinetti a sfera con raccordo portagomma

ottone nichelato, con passaggio totale,

con guarnizione O-Ring doppia in FKM, sfera cromata a spessore,

gusci in PTFE,

entrata filettatura femmina sec. EN 10226-1,

uscita raccordo portagomma e tappo

con anello di fissaggio

DN 15

DN 20

DN 25

(25)

(10)

(5)

103 61 54

103 61 56

103 61 58
