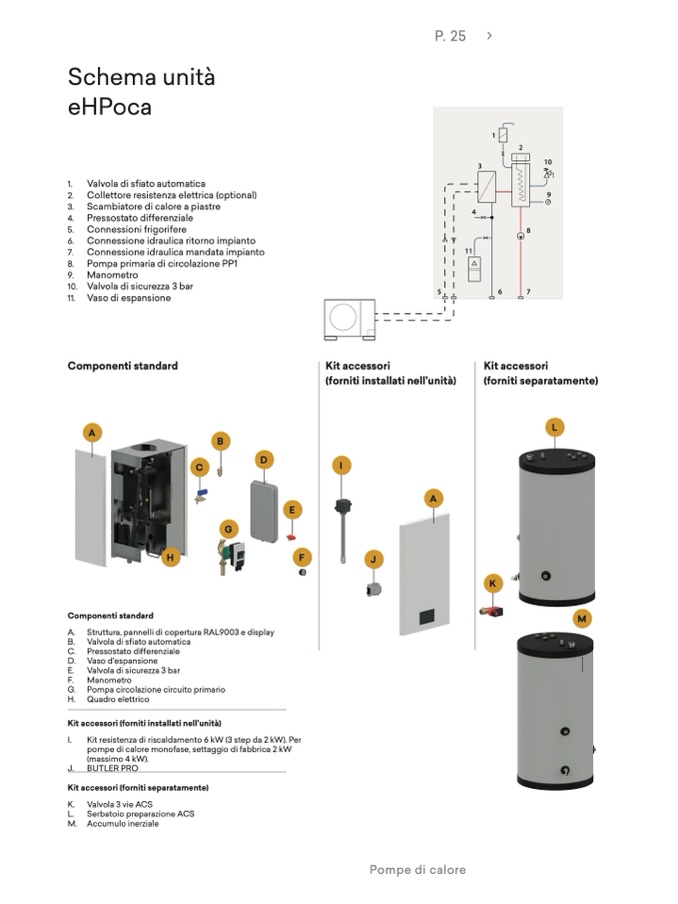

Schema unità
eHPoca
1
2
3
1
0
9
4
1
1
5
6
8
7
L
1. Valvola di sfiato automatica
2. Collettore resistenza elettrica (optional
)
3.
Scambiatore di calore a piastre
4. Pressostato differenziale
5. Connessioni frigorifere
6. Connessione idraulica ritorno impiant
o
7. Connessione idraulica mandata impiant
o
8.
Pompa primaria di circolazione PP1
9. Manometro
10.
Valvola di sicurezza 3 bar
11. Vaso di espansione
Kit accessor
i
Componenti standard
Kit accessor
i
(forniti installati nell’unità)
(forniti separatamente
)
A
C
H
Componenti standard
A.
Struttura, pannelli di copertura RAL9003 e display
B. Valvola di s
fiato automatic
a
C. Pressostato differenzial
e
D. Vaso d'espansion
e
E.
Valvola di sicurezza 3 bar
F. Manometro
G. Pompa circolazione circuito primari
o
H. Quadro elettrico
B
D
I
A
E
G
F
J
K
M
Kit accessori (forniti installati nell’unità)
I.
Kit resistenza di riscaldamento 6 kW (3 step da 2 kW). Pe
r
pompe di calore monofase, settaggio di fabbrica 2 k
W
(massimo 4 kW).
J. BUTLER PRO
Kit accessori (forniti separatamente)
K. Valvola 3 vie AC
S
L. Serbatoio preparazione AC
S
M. Accumulo inerzial
e
