P. 1

6

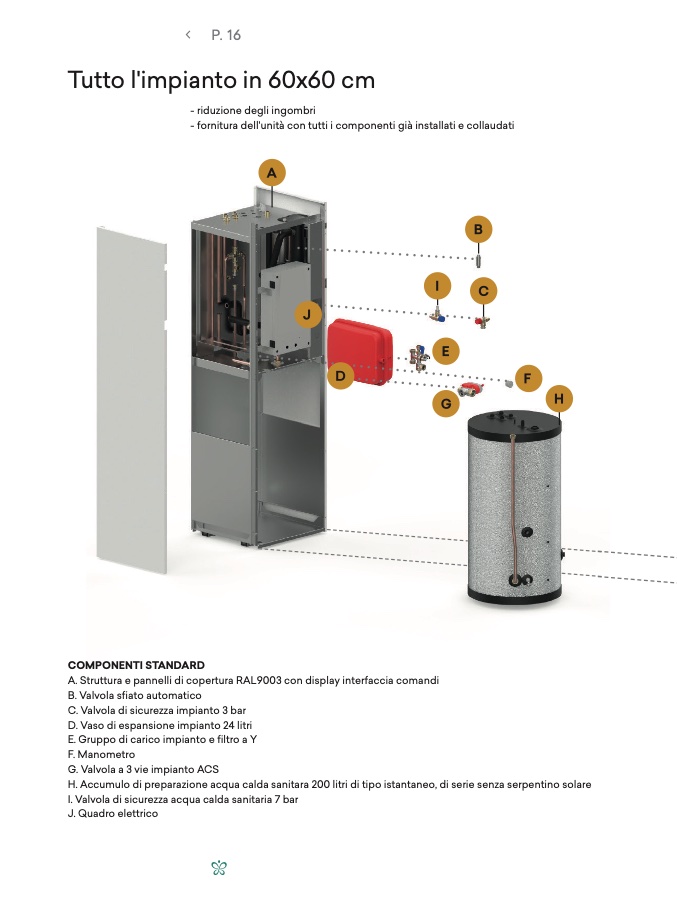

Tutto l'impianto in 60x60 c

m

- riduzione degli ingombri

- fornitura dell'unità con tutti i componenti già installati e collaudat

i

COMPONENTI STANDAR

D

A. Struttura e pannelli di copertura RAL9003 con display interfaccia comandi

B. Valvola sfiato automatico

C. Valvola di sicurezza impianto 3 bar

D. Vaso di espansione impianto 24 litri

E. Gruppo di carico impianto e filtro a Y

F. Manometro

G. Valvola a 3 vie impianto AC

S

H. Accumulo di preparazione acqua calda sanitara 200 litri di tipo istantaneo, di serie senza serpentino solar

e

I. Valvola di sicurezza acqua calda sanitaria 7 bar

J. Quadro elettrico
