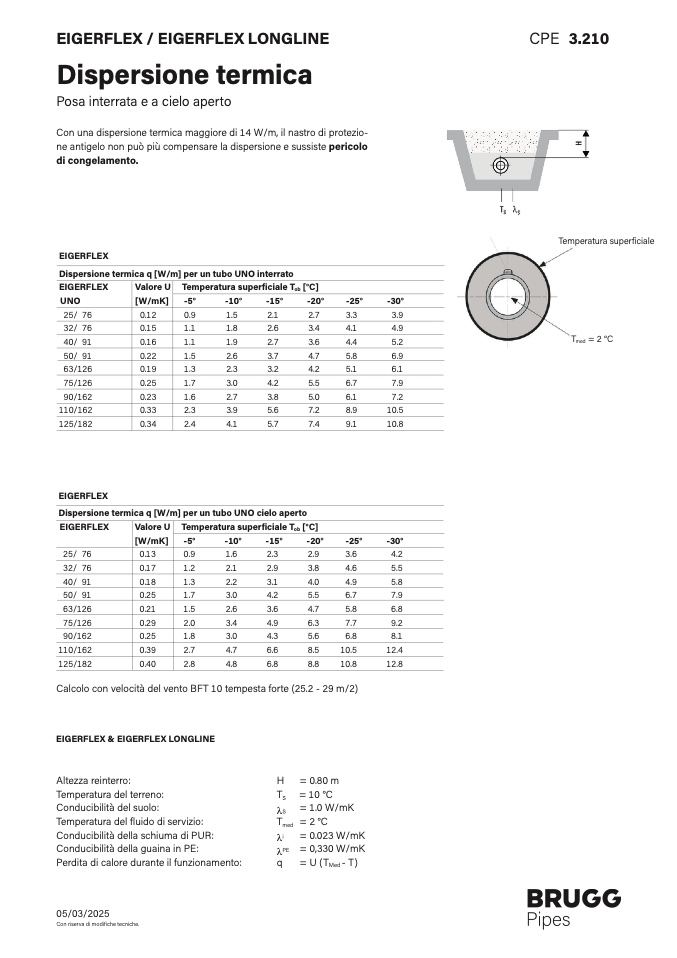

EIGERFLEX / EIGERFLEX LONGLIN
E
CPE 3.210
Dispersione termica
Posa interrata e a cielo apert
o
Con una dispersione termica maggiore di 14 W/m, il nastro di protezio-
ne antigelo non può più compensare la dispersione e sussiste pericol
o
di congelamento.
Temperatura super
ficial
e
EIGERFLE
X
Dispersione termica q [W/m] per un tubo UNO interrat
o
EIGERFLEX
Valore U Temperatura super
ficiale Tob [°C
]
UNO
[W/mK]
-5°
-10°
-15°
-20°
-25°
-30°
25/ 76
0.12
0.9
1.5
2.1
2.7
3.3
3.9
32/ 76
0.15
1.1
1.8
2.6
3.4
4.1
4.9
40/ 91
0.16
1.1
1.9
2.7
3.6
4.4
5.2
Tme
d = 2 °C
50/ 91
0.22
1.5
2.6
3.7
4.7
5.8
6.9
63/126
0.19
1.3
2.3
3.2
4.2
5.1
6.1
75/126
0.25
1.7
3.0
4.2
5.5
6.7
7.9
90/162
0.23
1.6
2.7
3.8
5.0
6.1
7.2
110/162
0.33
2.3
3.9
5.6
7.2
8.9
10.5
125/182
0.34
2.4
4.1
5.7
7.4
9.1
10.8
EIGERFLEX
Dispersione termica q [W/m] per un tubo UNO cielo aperto
EIGERFLEX
Valore U Temperatura superficiale Tob [°C]
[W/mK]
-5°
-10°
-15°
-20°
-25°
-30
°
25/ 76
0.13
0.9
1.6
2.3
2.9
3.6
4.
2
32/ 76
0.17
1.2
2.1
2.9
3.8
4.6
5.
5
40/ 91
0.18
1.3
2.2
3.1
4.0
4.9
5.
8
50/ 91
0.25
1.7
3.0
4.2
5.5
6.7
7.
9
63/126
0.21
1.5
2.6
3.6
4.7
5.8
6.
8
75/126
0.29
2.0
3.4
4.9
6.3
7.7
9.
2
90/162
0.25
1.8
3.0
4.3
5.6
6.8
8.
1
110/162
0.39
2.7
4.7
6.6
8.5
10.5
12.4
125/182
0.40
2.8
4.8
6.8
8.8
10.8
12.8
Calcolo con velocità del vento BFT 10 tempesta forte (25.
2 - 29 m/2)
EIGERFLEX & EIGERFLEX LONGLIN
E
Altezza reinterro
:
Temperatura del terreno:
Conducibilità del suolo
:
Temperatura del fluido di servizio:
Conducibilità della schiuma di PUR:
Conducibilità della guaina in PE
:
Perdita di calore durante il funzionamento:
H = 0.80
m
TS
= 10 °C
λS = 1.0 W/mK
Tmed = 2 °
C
λi = 0.023 W/m
K
λPE = 0,330 W/mK
q = U (TMe
d - T)
05/03/202
5
Con riserva di modi
fiche tecniche.
