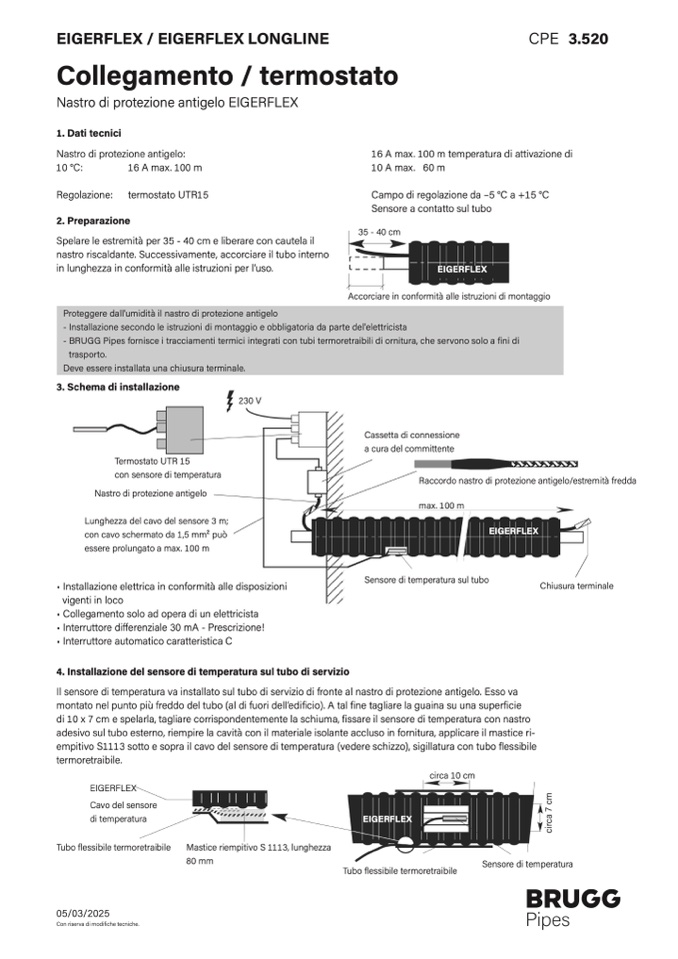

EIGERFLEX / EIGERFLEX LONGLIN
E
CPE 3.520
Collegamento / termostat
o
Nastro di protezione antigelo EIGERFLE
X
1. Dati tecnici
Nastro di protezione antigelo:
10 °C:
16 A max. 100 m
16 A max. 100 m temperatura di attivazione di
10 A max. 60
m
Regolazione:
termostato UTR15
Campo di regolazione da –5 °C a +15 °
C
Sensore a contatto sul tub
o
2. Preparazione
3
5 - 40 cm
Spelare le estremità per 3
5 - 40 cm e liberare con cautela il
nastro riscaldante. Successivamente, accorciare il tubo intern
o
in lunghezza in conformità alle istruzioni per l’uso.
EIGERFLEX
Accorciare in conformità alle istruzioni di montaggio
Proteggere dall’umidità il nastro di protezione antigelo
- Installazione secondo le istruzioni di montaggio e obbligatoria da parte del'elettricista
- BRUGG Pipes fornisce i tracciamenti termici integrati con tubi termoretraibili di ornitura, che servono solo a fini di
trasporto
.
Deve essere installata una chiusura terminale.
3. Schema di installazion
e
230 V
Termostato UTR 1
5
con sensore di temperatur
a
Nastro di protezione antigelo
Lunghezza del cavo del sensore 3 m
;
con cavo schermato da 1,5 mm² pu
ò
essere prolungato a max. 100
m
EIGERFLE
X
•
•
•
•
Installazione elettrica in conformità alle disposizioni
vigenti in loco
Collegamento solo ad opera di un elettricist
a
Interruttore di
fferenziale 30 mA - Prescrizione!
Interruttore automatico caratteristica C
Sensore di temperatura sul tubo
4. Installazione del sensore di temperatura sul tubo di servizi
o
Il sensore di temperatura va installato sul tubo di servizio di fronte al nastro di protezione antigelo. Esso v
a
montato nel punto più freddo del tubo (al di fuori dell’edi
ficio). A tal
fine tagliare la guaina su una superficie
di 10 x 7 cm e spelarla, tagliare corrispondentemente la schiuma, fissare il sensore di temperatura con nastr
o
adesivo sul tubo esterno, riempire la cavità con il materiale isolante accluso in fornitura, applicare il mastice ri-
empitivo S1113 sotto e sopra il cavo del sensore di temperatura (vedere schizzo), sigillatura con tubo
flessibile
termoretraibile
.
circa 10 cm
EIGERFLE
X
Cavo del sensor
e
di temperatur
a
EIGERFLEX
Tubo flessibile termoretraibile
Cassetta di connession
e
a cura del committent
e
Raccordo nastro di protezione antigelo/estremità fredda
max. 100
m
Chiusura terminale
Mastice riempitivo S 1113, lunghezza
80 mm
c
i
r
c
a
7
c
m
Sensore di temperatur
a
Tubo flessibile termoretraibil
e
05/03/202
5
Con riserva di modi
fiche tecniche.
