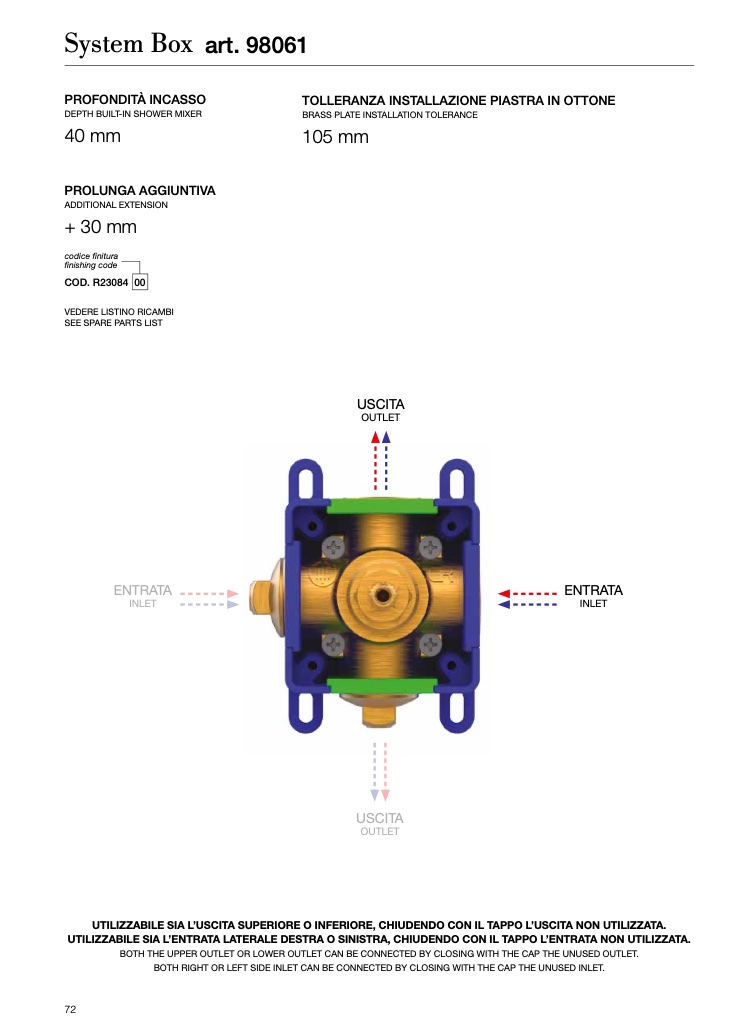

System Box art. 98061

PROFONDIT

À INCASSO

DEPTH BUILT-IN SHOWER MIXER

40 mm

PROLUNGA AGGIUNTIVA

ADDITIONAL EXTENSION

+ 30 mm

codice

finitura

finishing code

COD. R23084 00

VEDERE LISTINO RICAMBI

SEE SPARE PARTS LIST

TOLLERANZA INSTALLAZIONE PIASTRA IN OTTONE

BRASS PLATE INSTALLATION TOLERANCE

105 mm

USCITA

OUTLET

ENTRATA

INLET

ENTRATA

INLET

USCITA

OUTLET

UTILIZZABILE SIA L’USCITA SUPERIORE O INFERIORE, CHIUDENDO CON IL TAPPO L’USCITA NON UTILIZZATA.

UTILIZZABILE SIA L’ENTRATA LATERALE DESTRA O SINISTRA, CHIUDENDO CON IL TAPPO L’ENTRATA NON UTILIZZATA.

BOTH THE UPPER OUTLET OR LOWER OUTLET CAN BE CONNECTED BY CLOSING WITH THE CAP THE UNUSED OUTLET.

BOTH RIGHT OR LEFT SIDE INLET CAN BE CONNECTED BY CLOSING WITH THE CAP THE UNUSED INLET.
